■症状
①全く払出されない
②全数払出されない
③払出が遅い

■発生タイミング１
貸出ボタン押下時

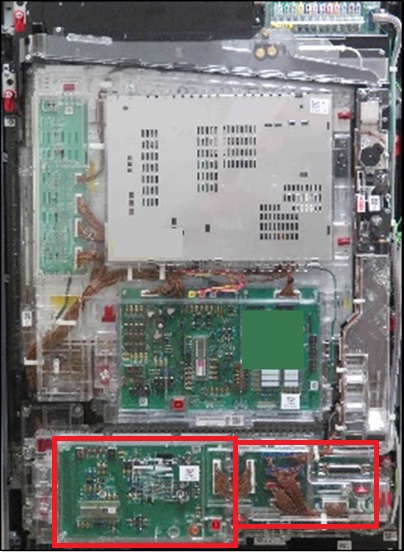

■確認箇所
払出制御基板
発射基板

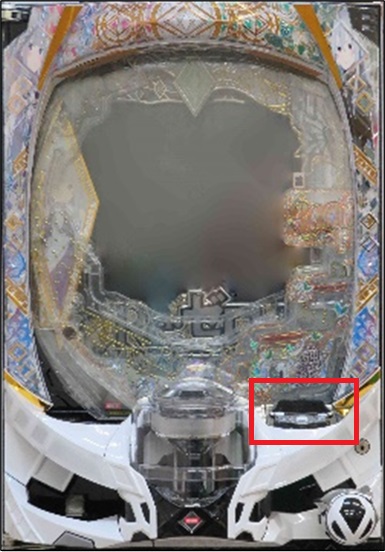

貸出ボタン



　※デザインは異なる場合があります

■部品交換前に試せること

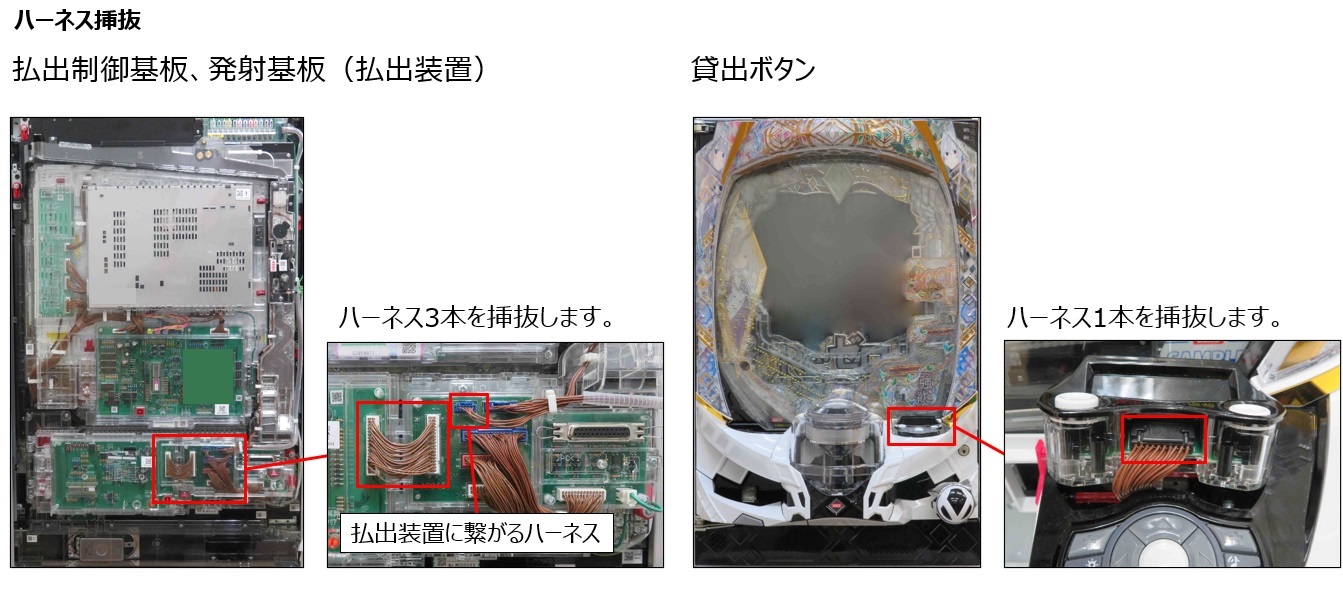

ハーネス挿抜

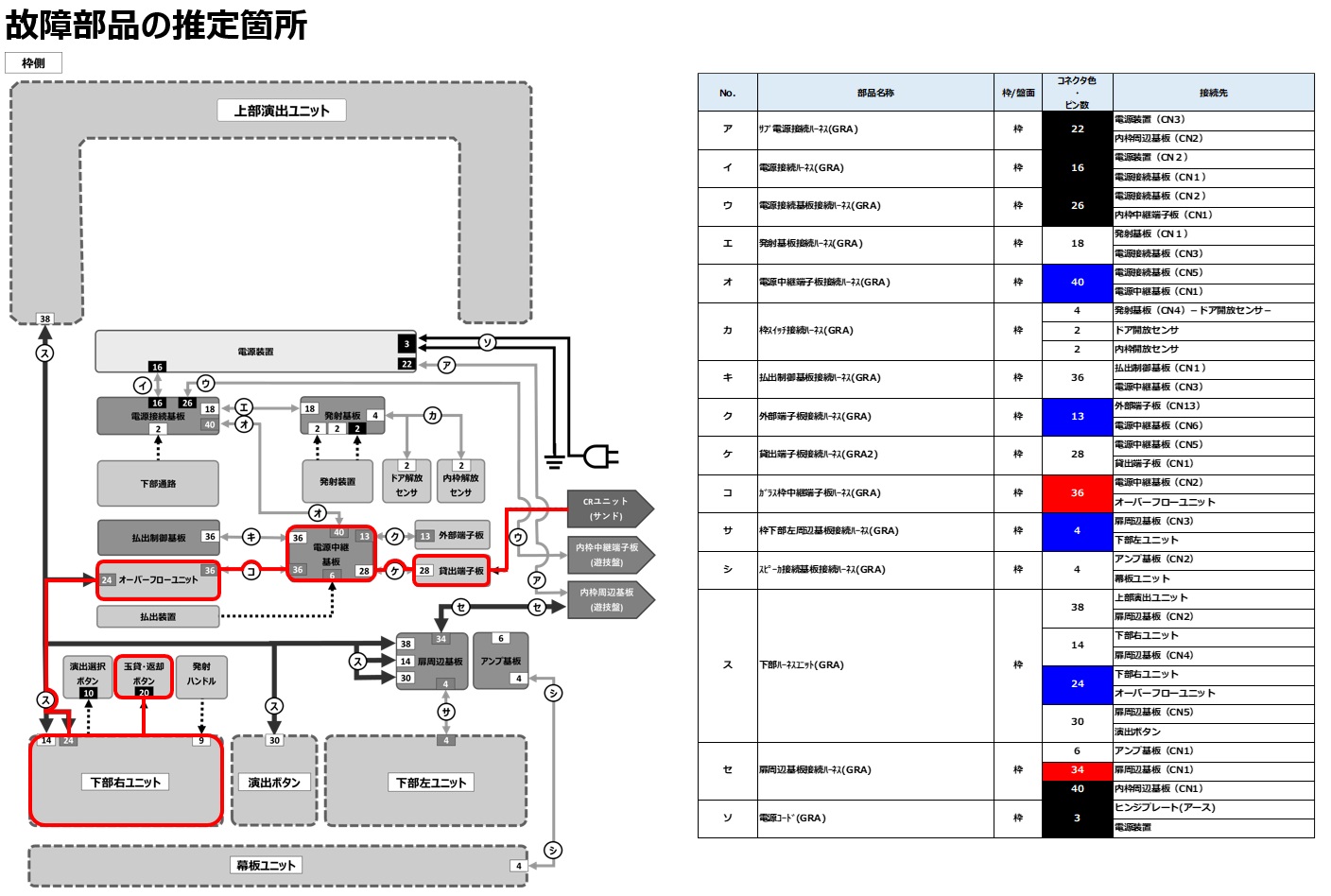

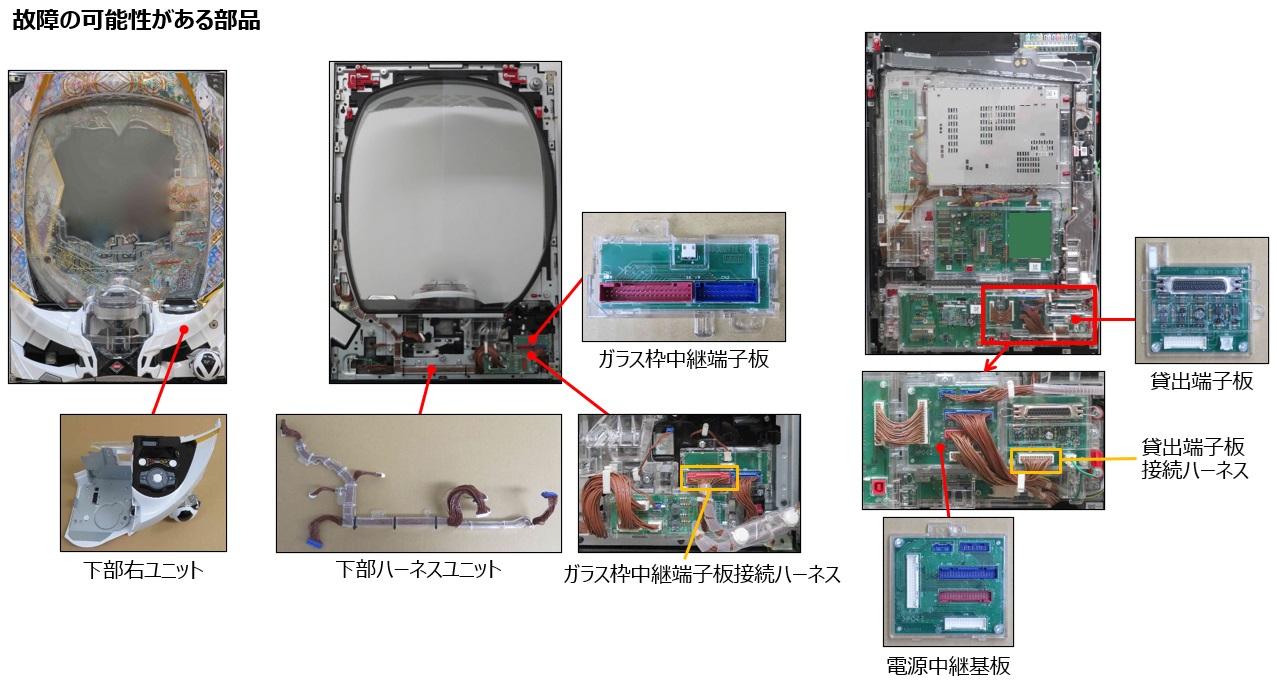

■故障の可能性がある部品
下部右ユニット(扉側)
下部ハーネスユニット(扉側)
ガラス枠中継端子板(扉側)
ガラス枠中継端子板接続ハーネス(枠側)
電源中継基板(枠側)
貸出端子板接続ハーネス(枠側)
貸出端子板(枠側)


　※デザインは異なる場合があります

■発生タイミング２
貸出ボタン押下時以外（大当たり中等）

■確認箇所１
払出装置風車より手前



■部品交換前に試せること

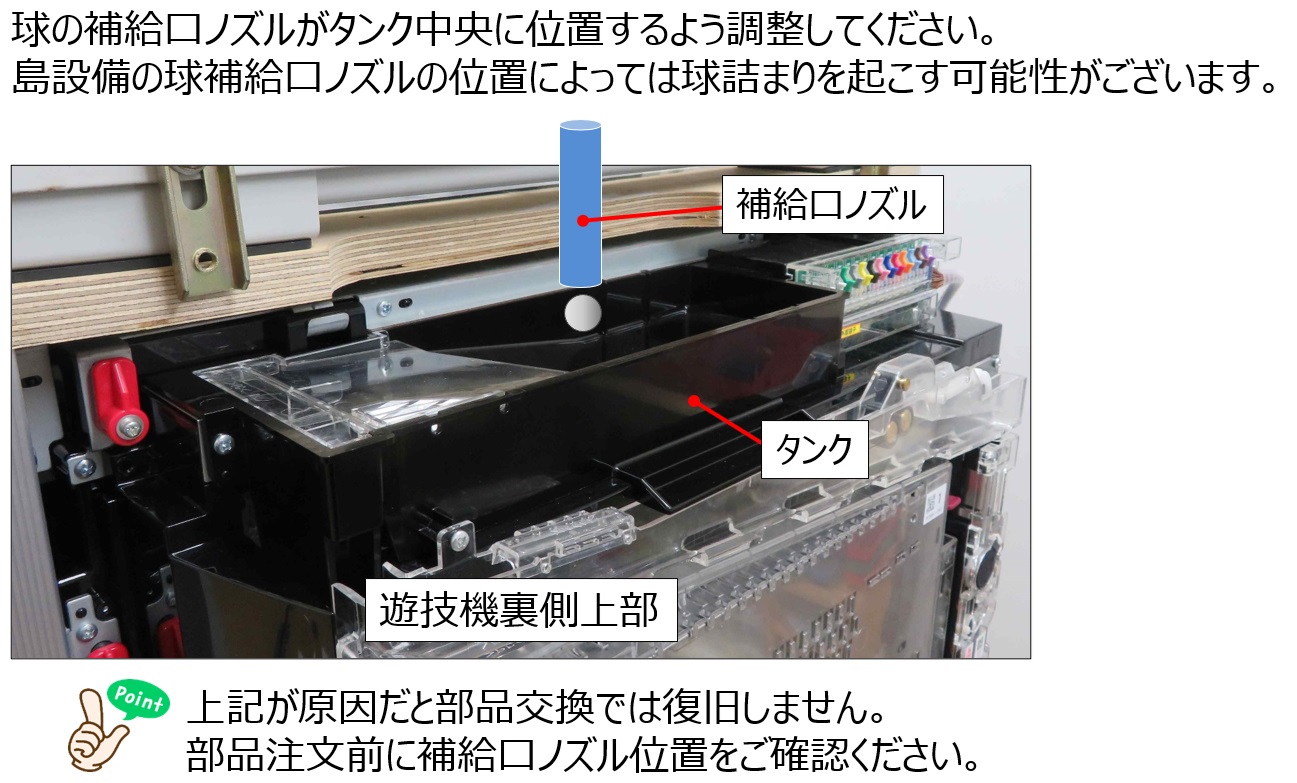

①補給口ノズル位置調整


②CRユニット接続し直し
③別CRユニットへの接続

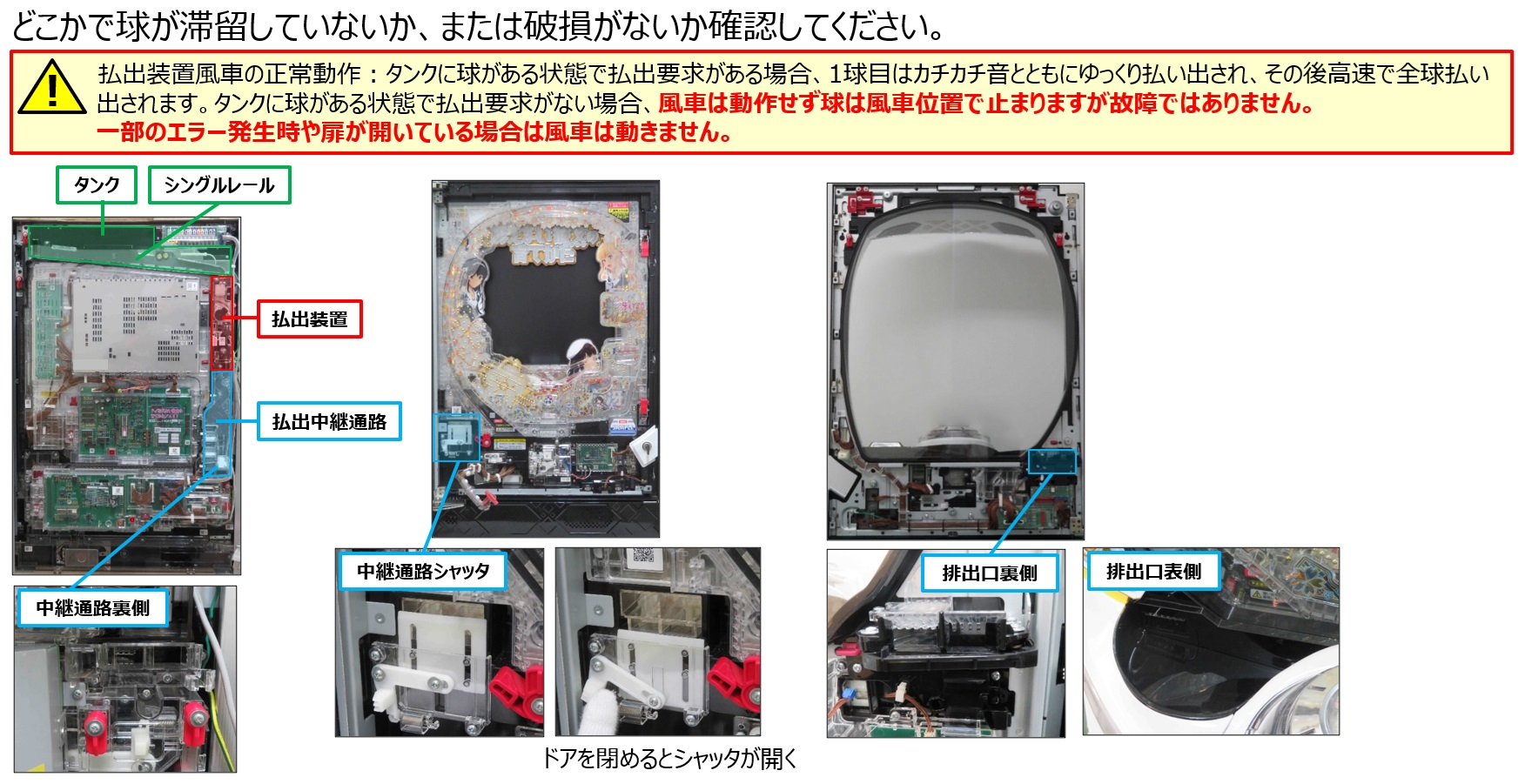

④異物・詰まり・破損確認

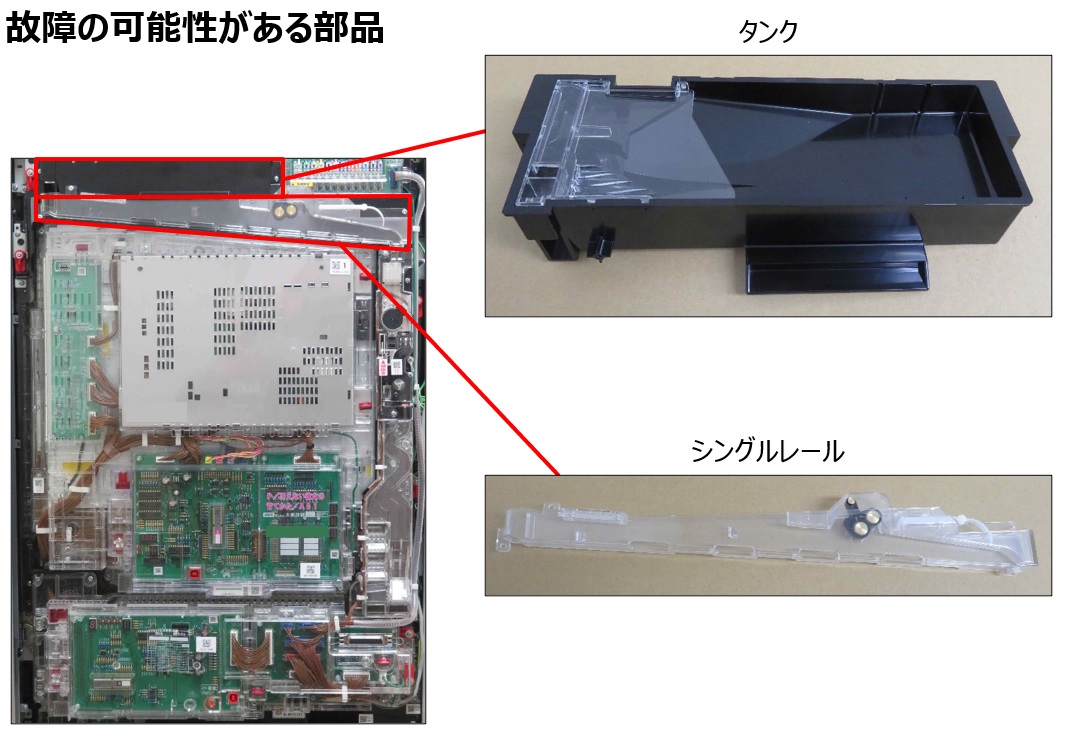

■故障の可能性がある部品
タンク(枠側)
シングルレール(枠側)


■確認箇所２

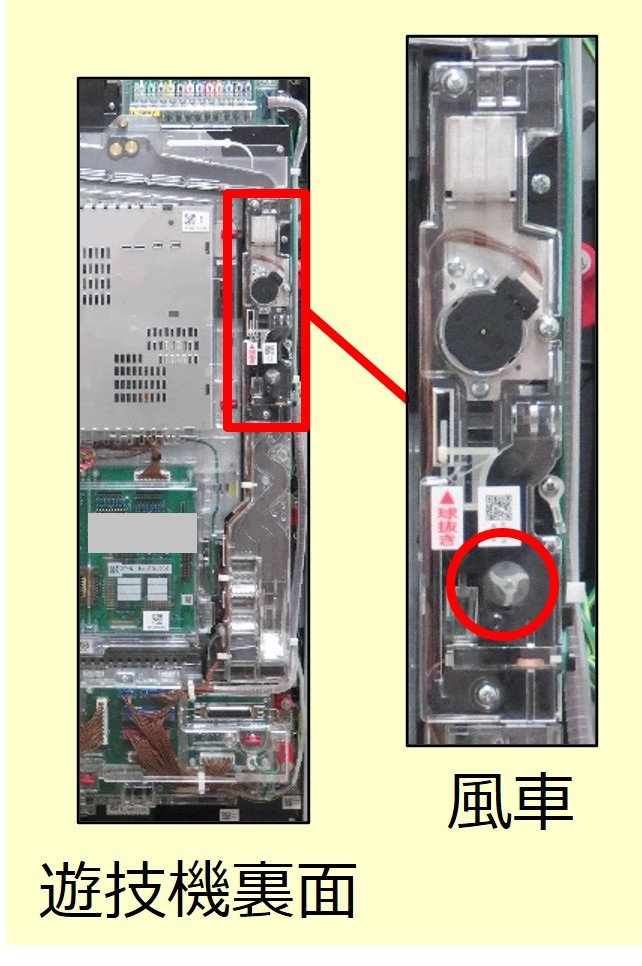

払出装置風車

■部品交換前に試せること
①補給口ノズル位置調整


②ハーネス挿抜


③異物・詰まり・破損確認

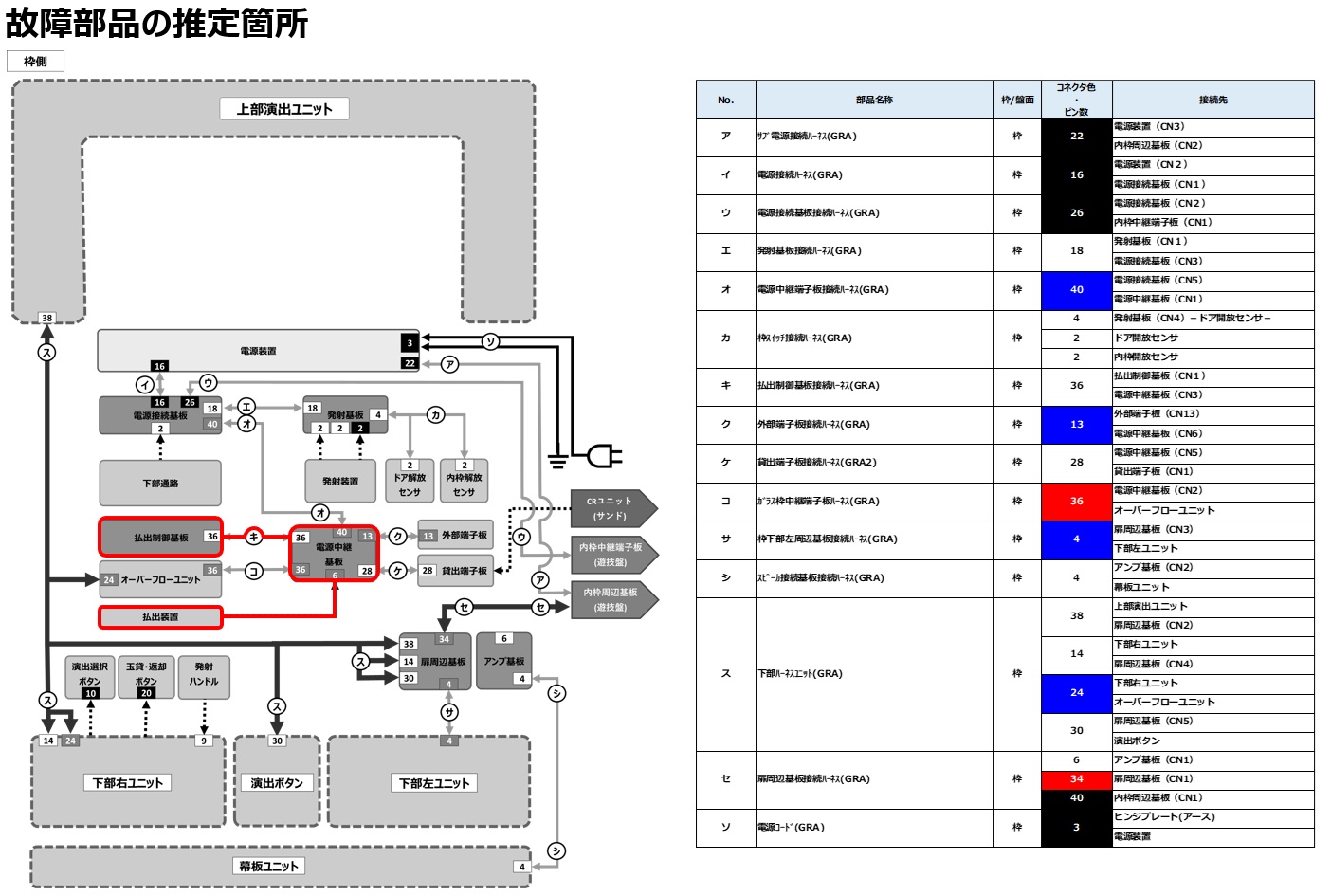

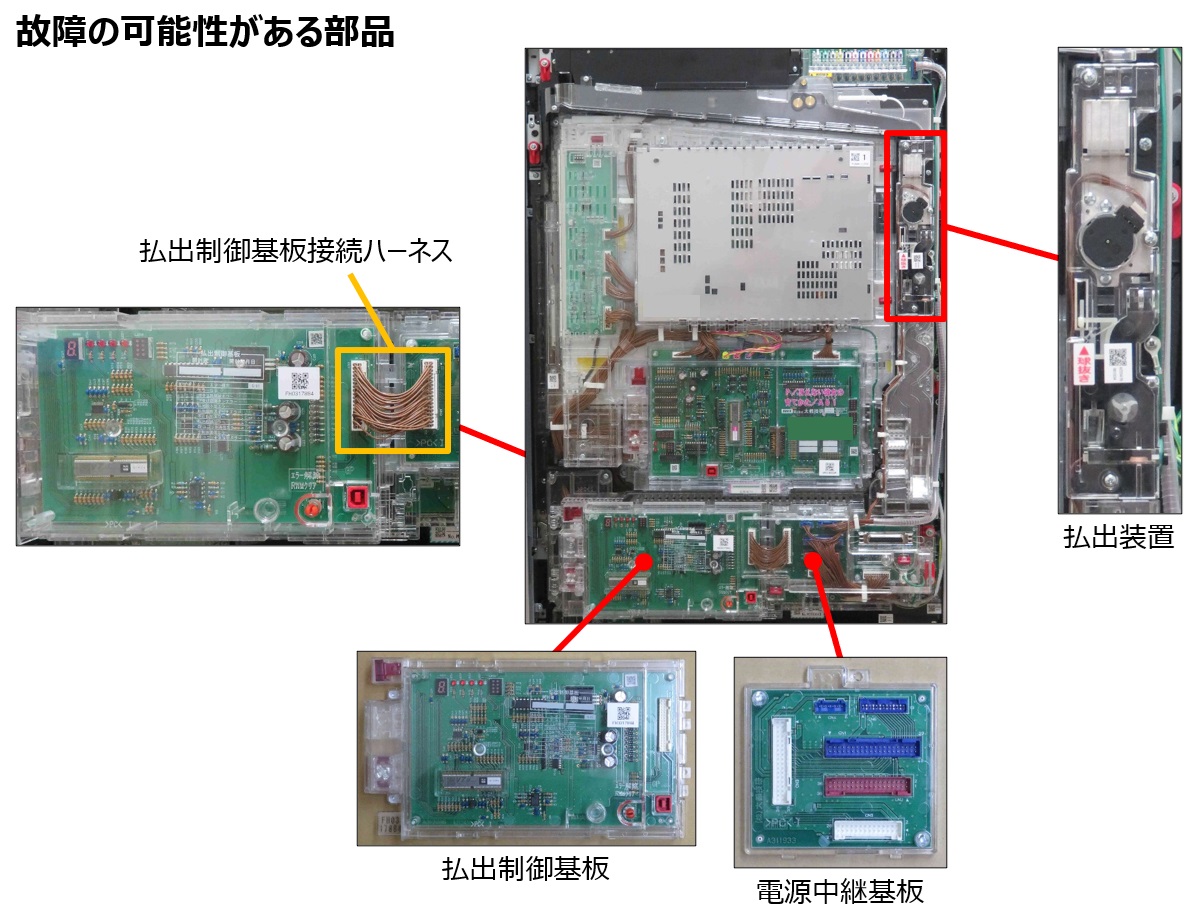

■故障の可能性がある部品
払出装置(枠側)
電源中継基板(枠側)
払出制御基板接続ハーネス(枠側)
払出制御基板(枠側)





■確認箇所３
払出装置風車より後ろ

■部品交換前に試せること
異物・詰まり・破損確認

　※デザインは異なる場合があります

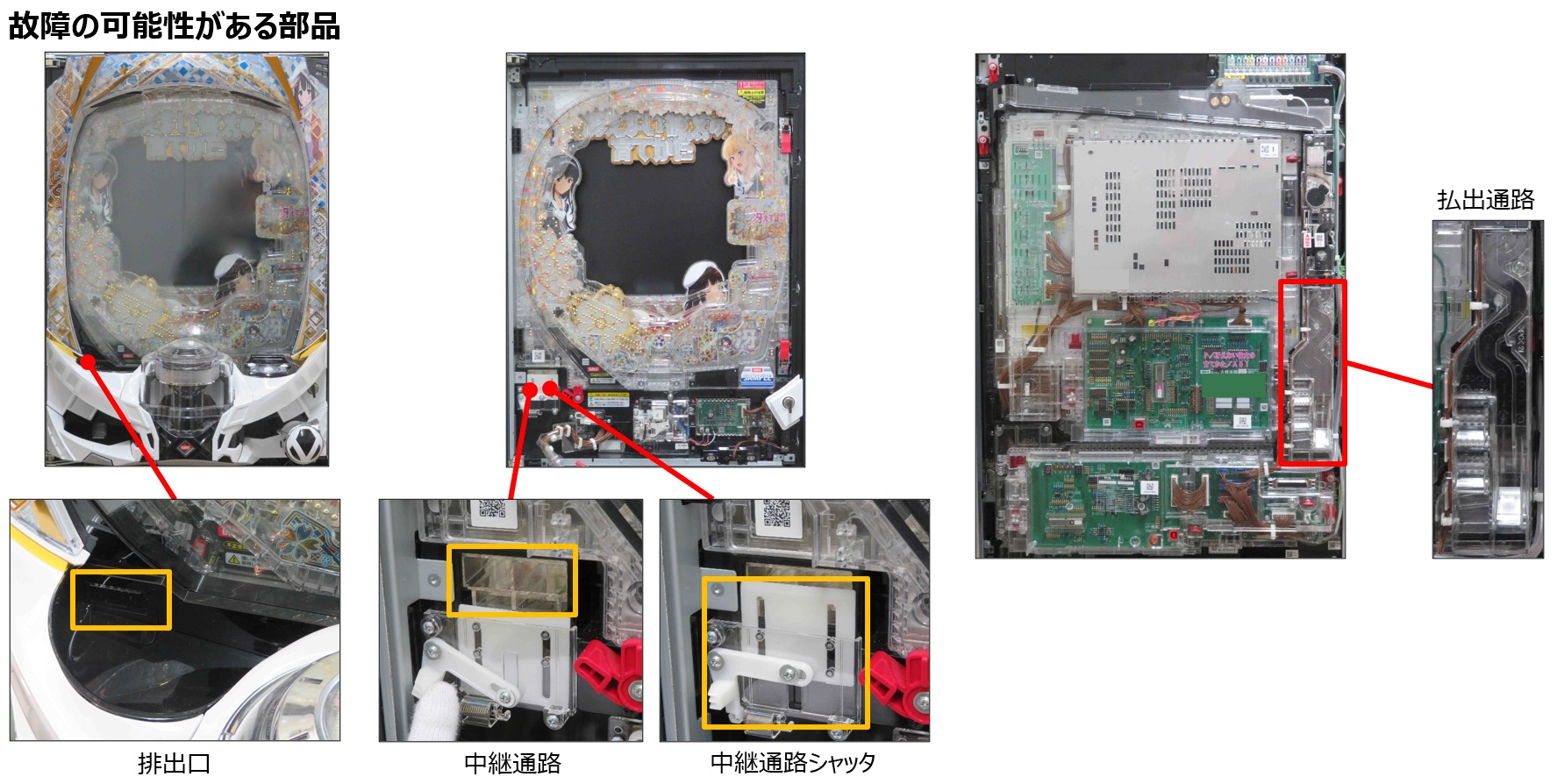

■故障の可能性がある部品
払出通路(枠側)
中継通路(枠側)
中継通路シャッタ(枠側)
排出口(扉側)



　※デザインは異なる場合があります

■結線図の確認はこちら
