■症状１
大判ボタンが動かない

　■詳細１
　からくりボタンが凹んでいる
　右下演出ASSYが動いていない


　　■部品交換前に試せること
　　無し

　　　■故障の可能性がある部品
　　　扉周辺基板(扉側)　可能性高

　■詳細２
　大判ボタン以外は正常に動いている

　　■部品交換前に試せること

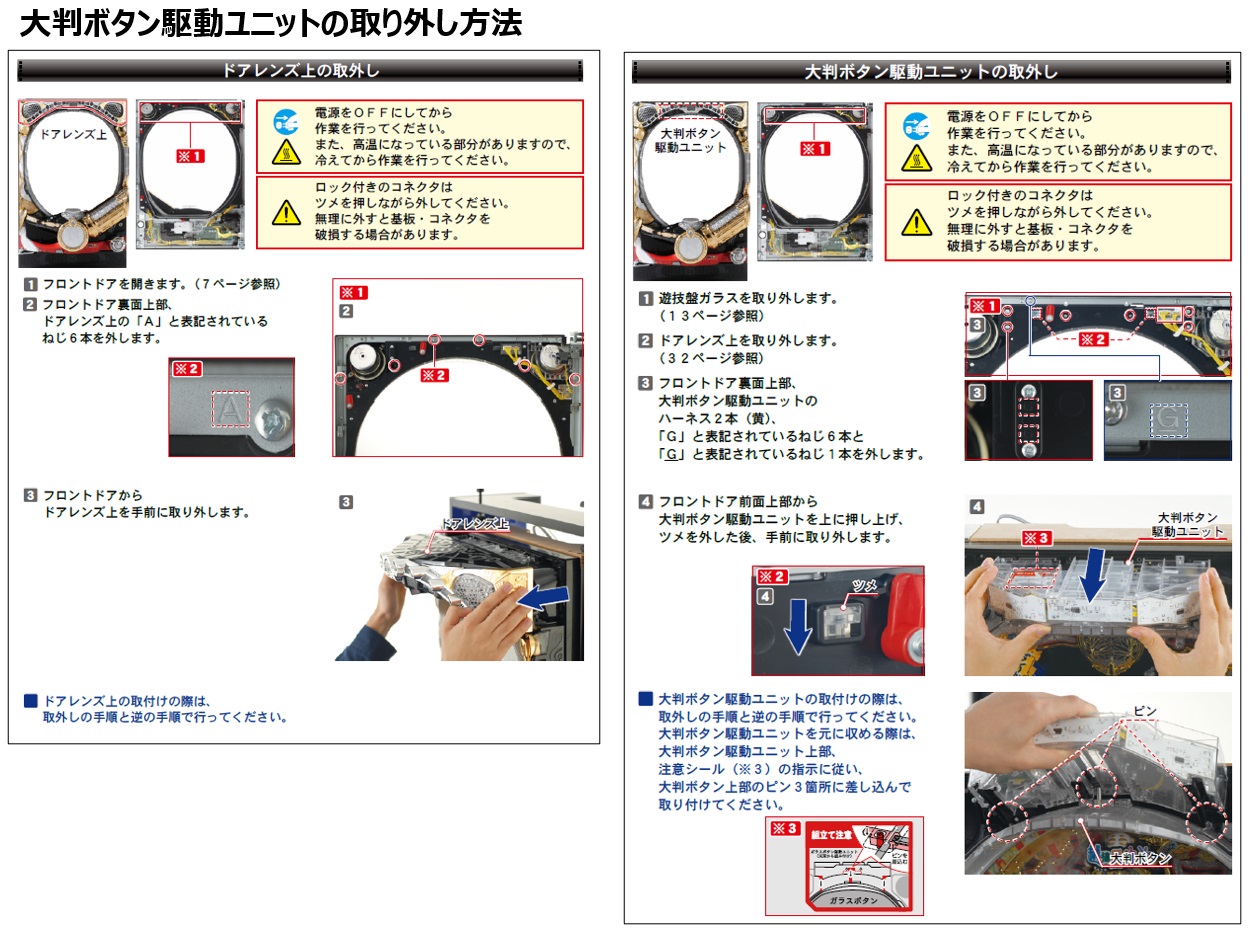

　　大判ボタン駆動ユニットの取り外し、取り付け



　　　■故障の可能性がある部品
　　　大判ボタン駆動ユニット(扉側)　可能性高
　　　サイドレンズ左(扉側)
　　　扉周辺基板(扉側)
　　　ガラス枠中継端子板接続ハーネス(枠側)
　　　サブ制御基板(遊技盤)
　　　サブ制御基板接続ハーネス1(遊技盤)
　　　サブ制御基板接続ハーネス2(遊技盤)
　　　内枠周辺基板(遊技盤)

■症状２
大判ボタンの動きがおかしい

　■詳細

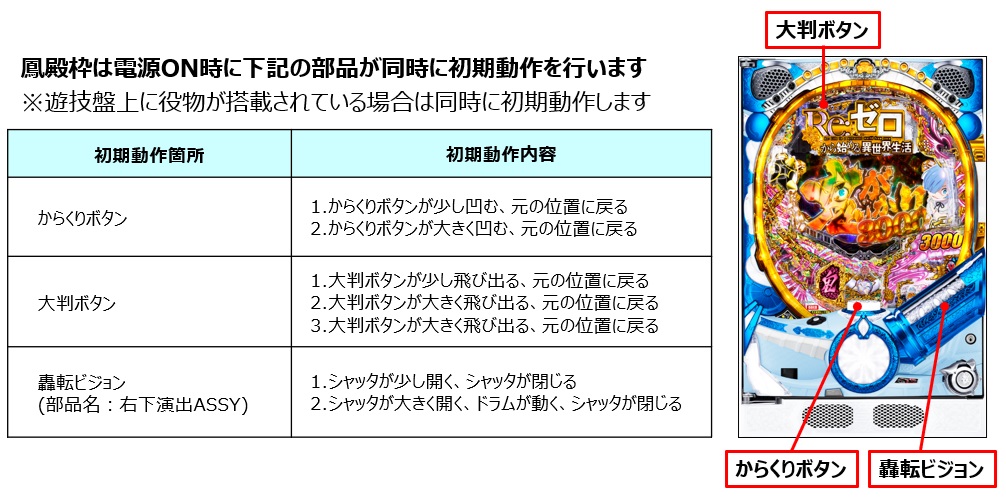

　初期動作が終わらない

　　■部品交換前に試せること
　　大判ボタン駆動ユニットの取り外し、取り付け



　　　■故障の可能性がある部品
　　　大判ボタン駆動ユニット(扉側)　可能性高
　　　サイドレンズ左(扉側)
　　　扉周辺基板(扉側)
　　　ガラス枠中継端子板接続ハーネス(枠側)
　　　サブ制御基板(遊技盤)
　　　サブ制御基板接続ハーネス1(遊技盤)
　　　サブ制御基板接続ハーネス2(遊技盤)
　　　内枠周辺基板(遊技盤)
