■症状１

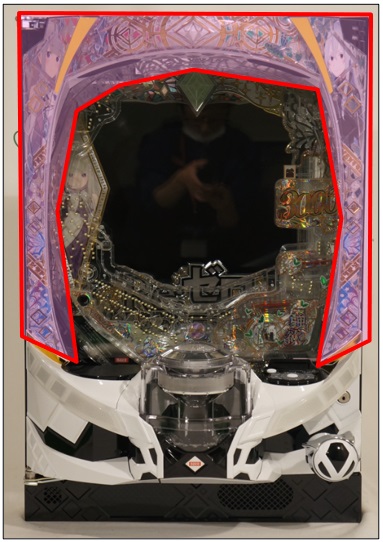

上部の照明が正常に点灯しない


　※デザインは異なる場合があります

■詳細
遊技盤や演出ボタンは正常に点灯している

■部品交換前に試せること

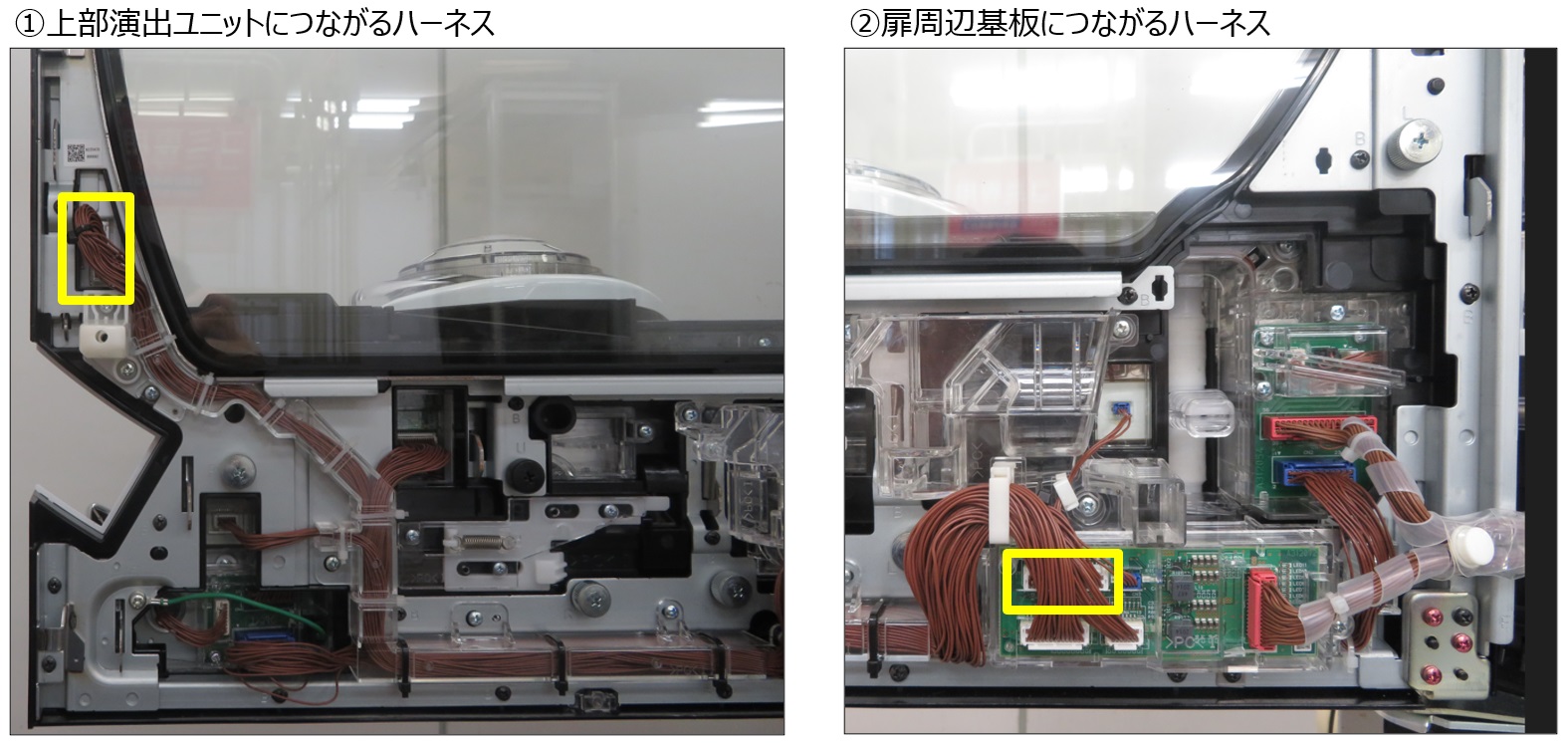

上部演出ユニットおよび扉周辺基板につながるハーネスの挿抜

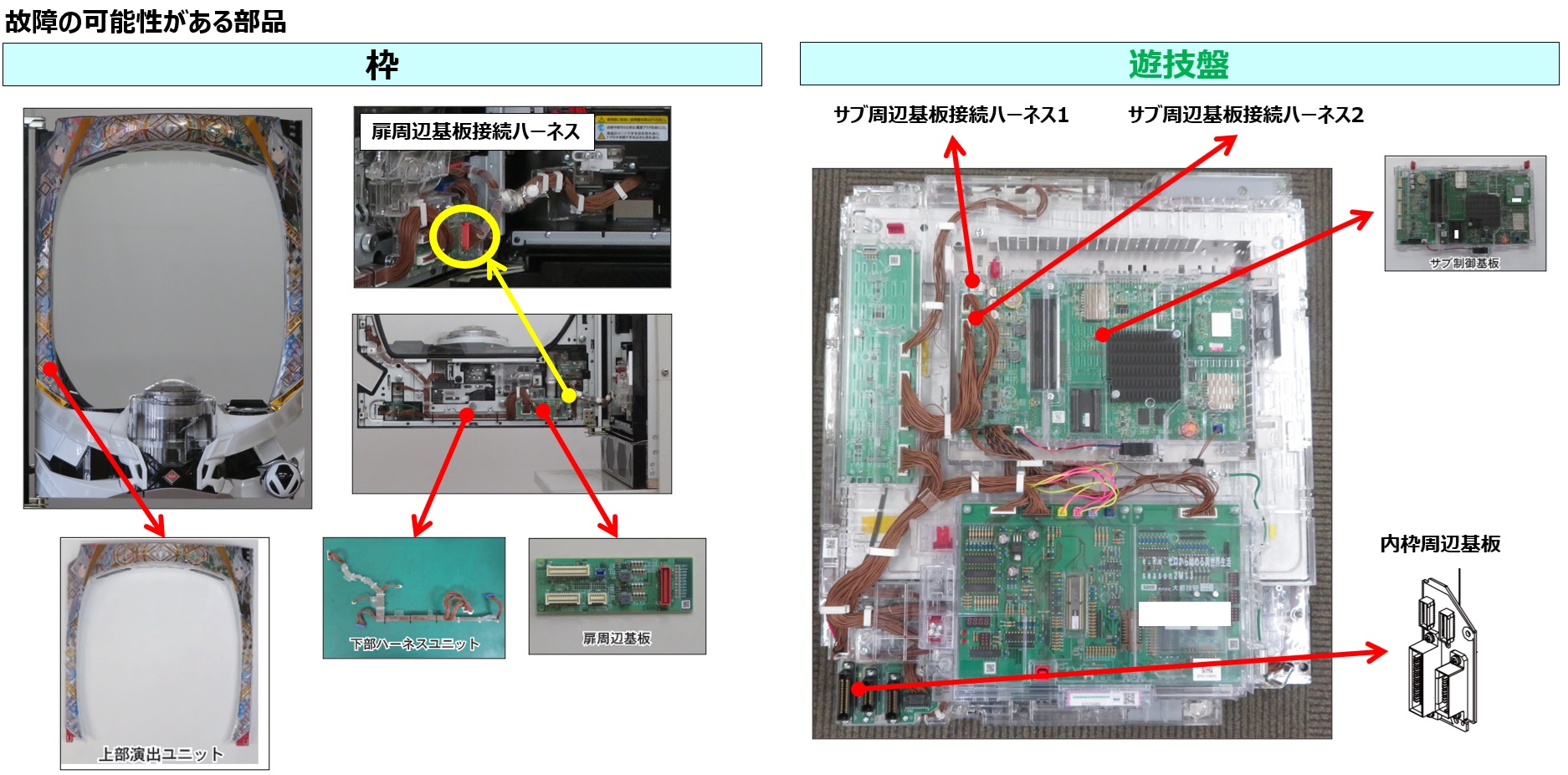

■故障の可能性がある部品
上部演出ユニット(扉側)　可能性高
下部ハーネスユニット(扉側)　可能性高
扉周辺基板(扉側)
扉周辺基板接続ハーネス(枠側)
内枠周辺基板(遊技盤)
サブ周辺基板接続ハーネス1、2(遊技盤)
サブ制御基板(遊技盤)


デザインは機種により異なります

　※デザインは異なる場合があります

■症状２
フロントドアの照明が正常に点灯しない

■詳細
遊技盤は正常に点灯している

■部品交換前に試せること

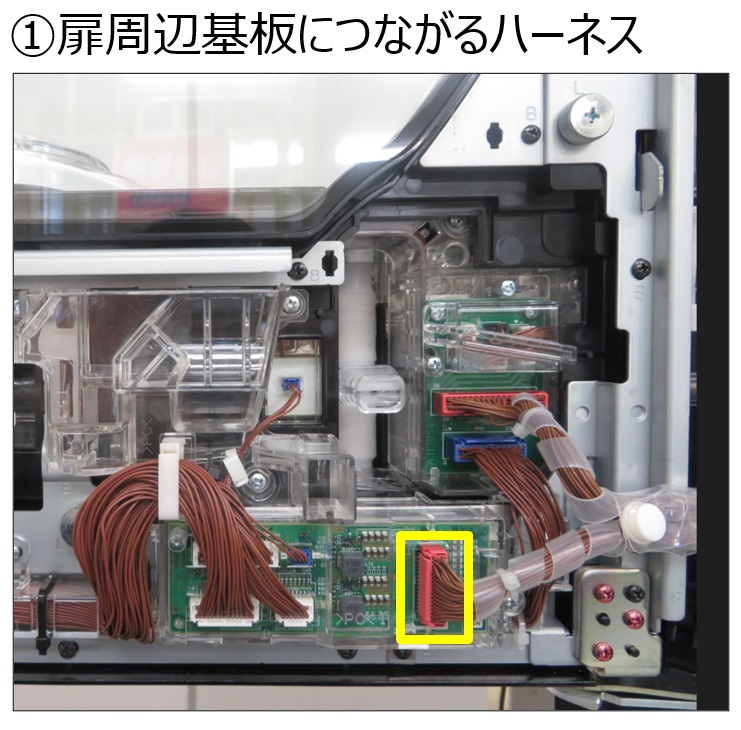

扉周辺基板につながるハーネスの挿抜

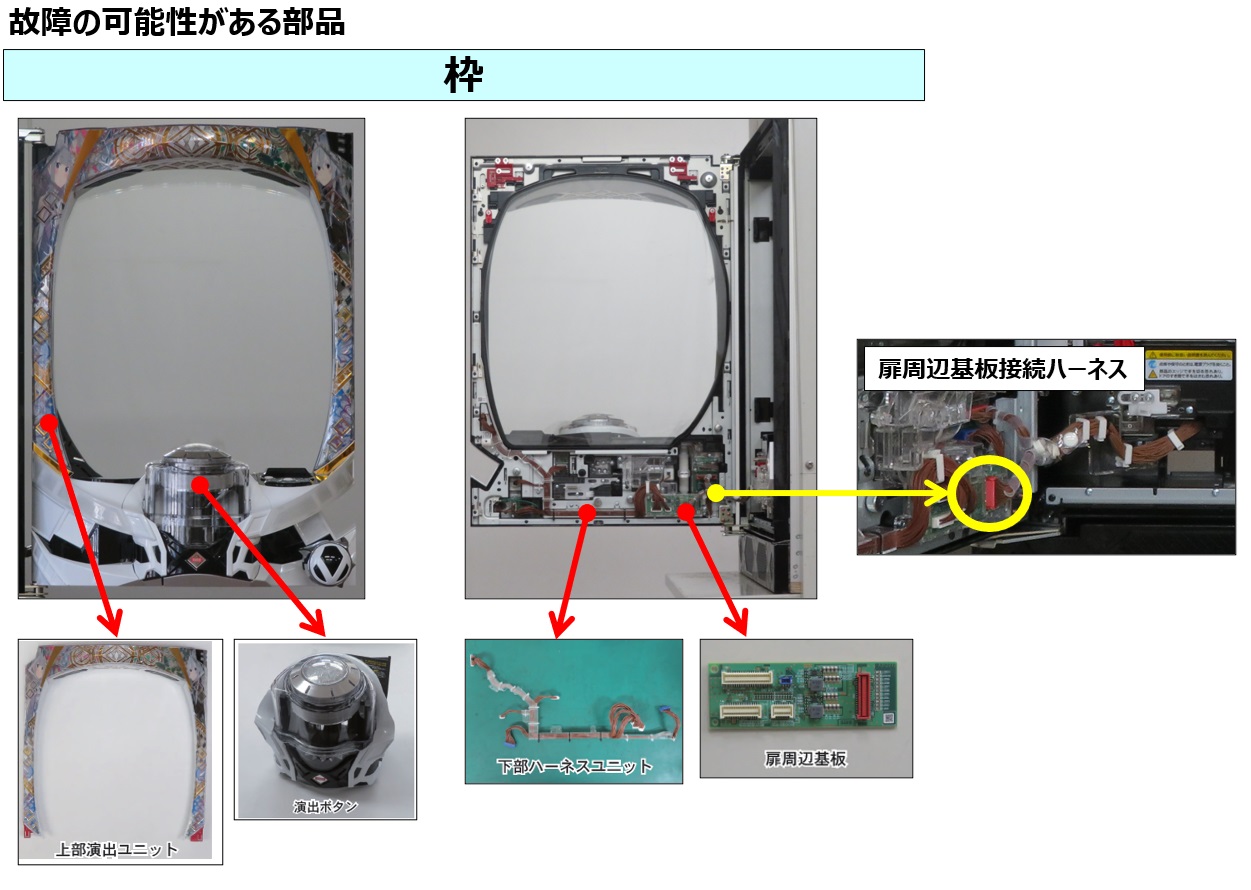

■故障の可能性がある部品
演出ボタン(扉側)
上部演出ユニット(扉側)
下部ハーネスユニット(扉側)
扉周辺基板(扉側)　可能性高
扉周辺基板接続ハーネス(枠側)　可能性高


デザインは機種により異なります

　※デザインは異なる場合があります
