ID:210004

作成日: 2026/04/17

■エラー発生条件
枠制御基板から下部左ユニット間での断線もしくは枠制御基板から発射装置間での断線

■症状１
LED2-3が点灯

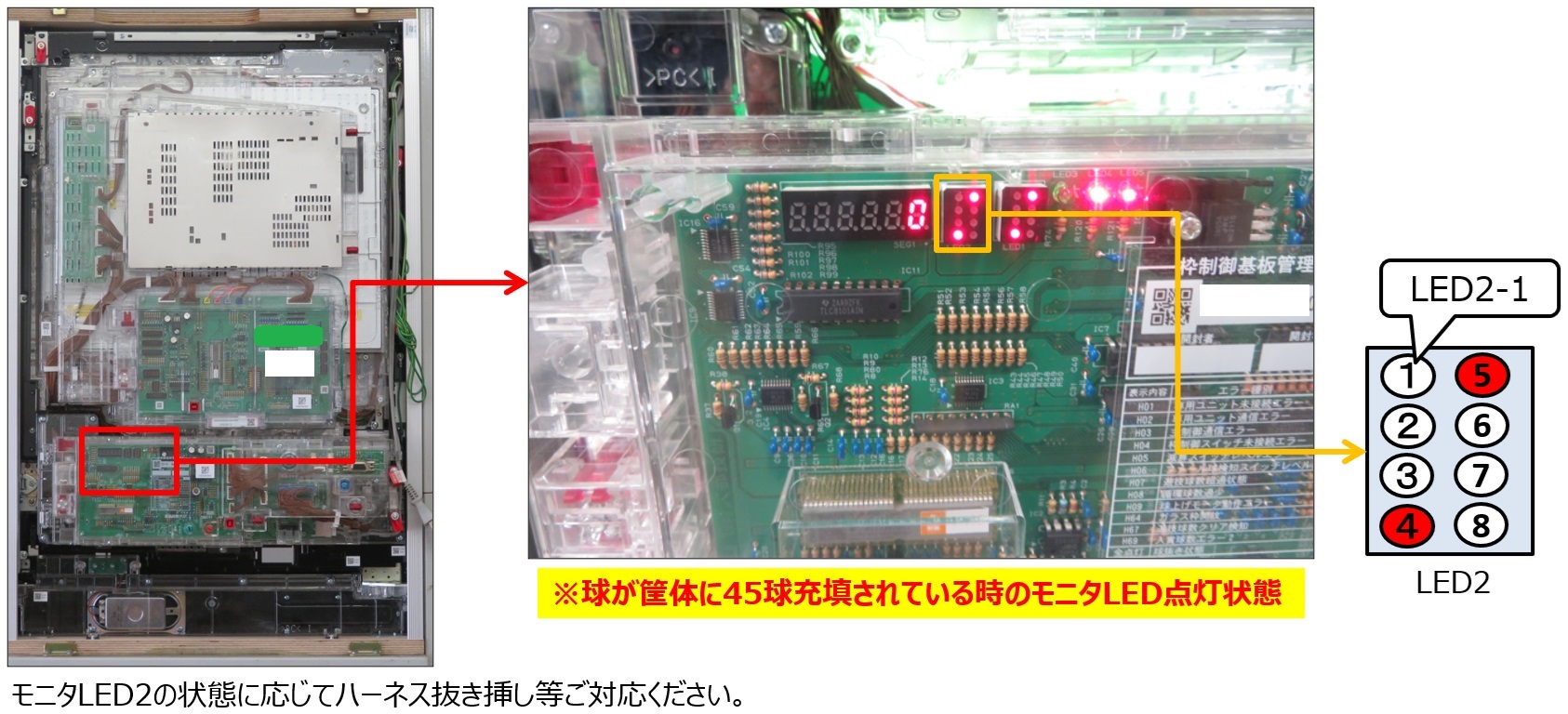

104 枠制御スイッチ未接続エラー1.jpg

■部品交換前に試せること
枠制御基板から発射装置の経路をつなぐハーネスの挿抜

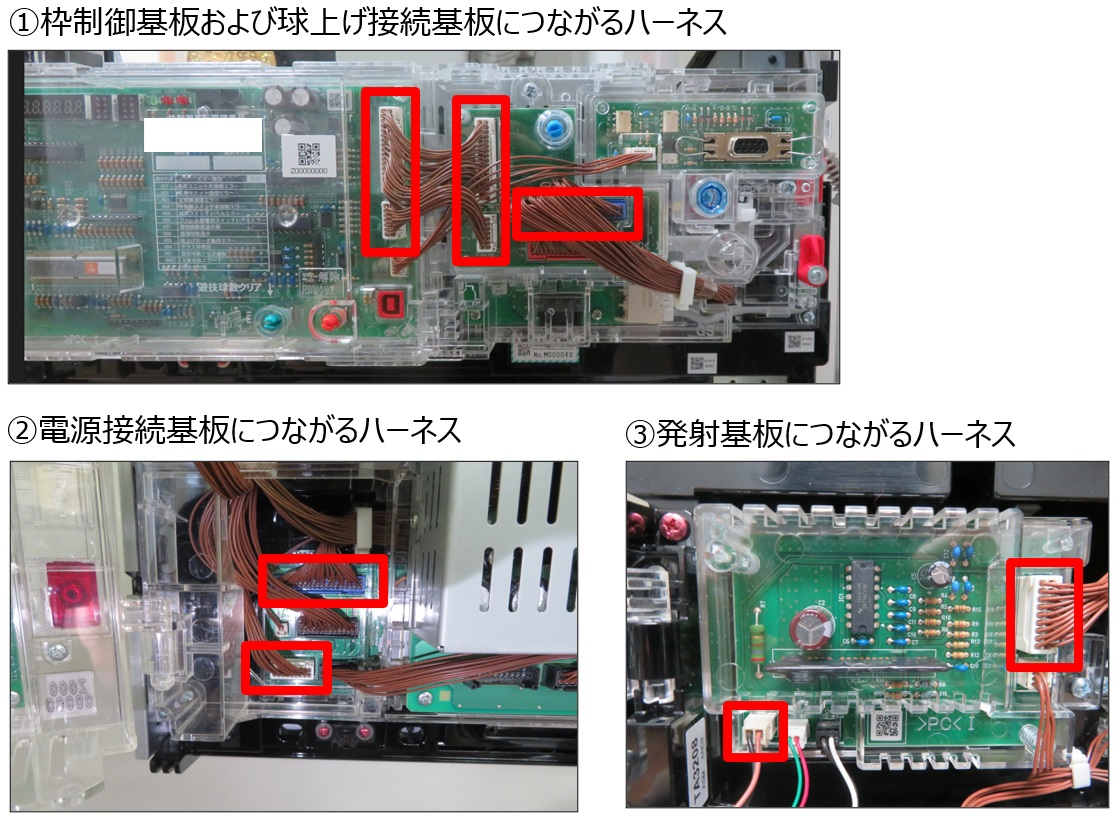

104 枠制御スイッチ未接続エラー2.jpg

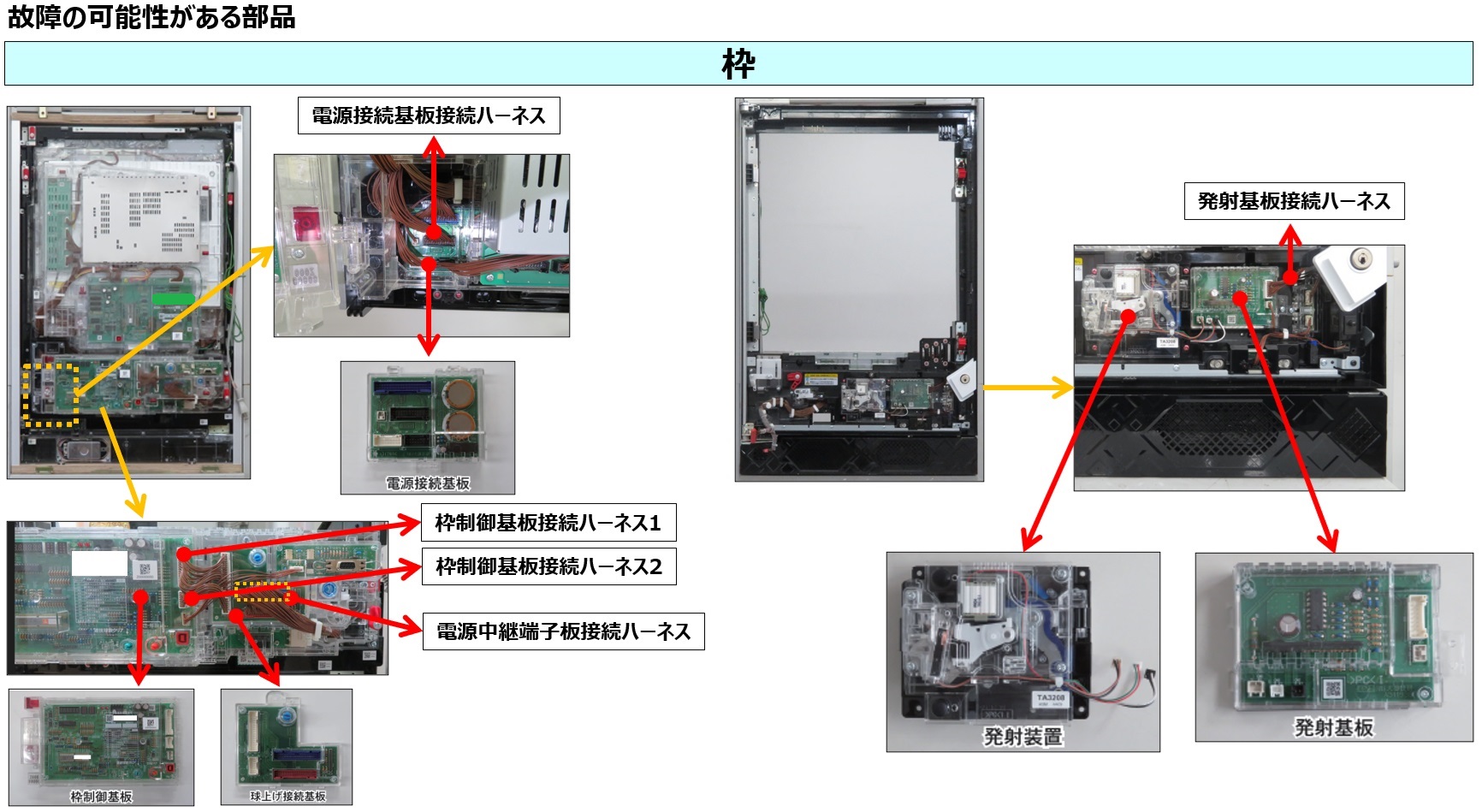

■故障の可能性がある部品
枠制御基板(枠側)
枠制御基板接続ハーネス1、2(枠側)
球上げ接続基板(枠側)
電源中継端子板接続ハーネス(枠側)
電源接続基板(枠側)
発射基板接続ハーネス(枠側)
発射基板(枠側)
発射装置(枠側)

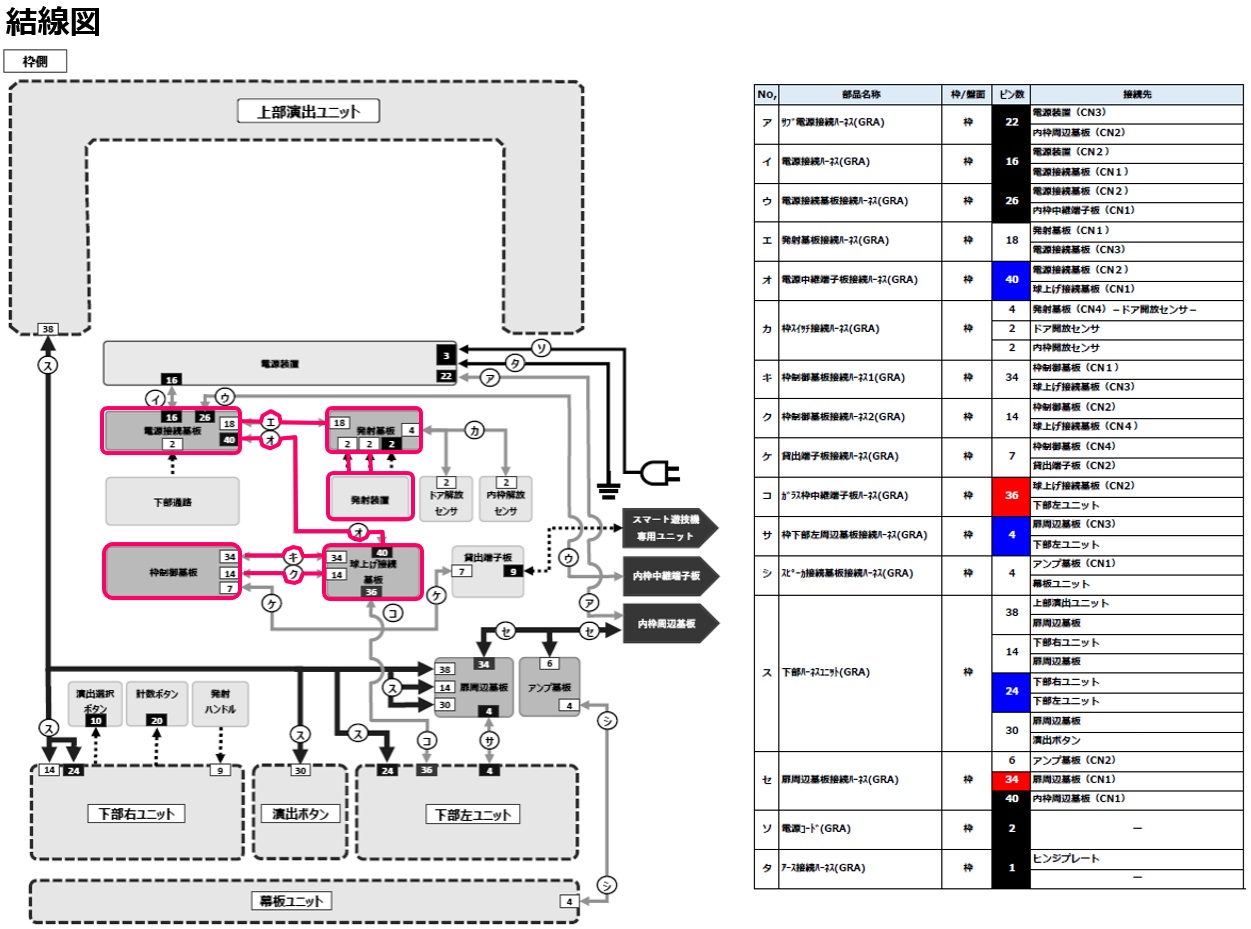

104 枠制御スイッチ未接続エラー3.jpg

■症状２
LED2-1、LED2-2が点灯

■部品交換前に試せること
枠制御基板から下部左ユニットの経路をつなぐハーネスの挿抜

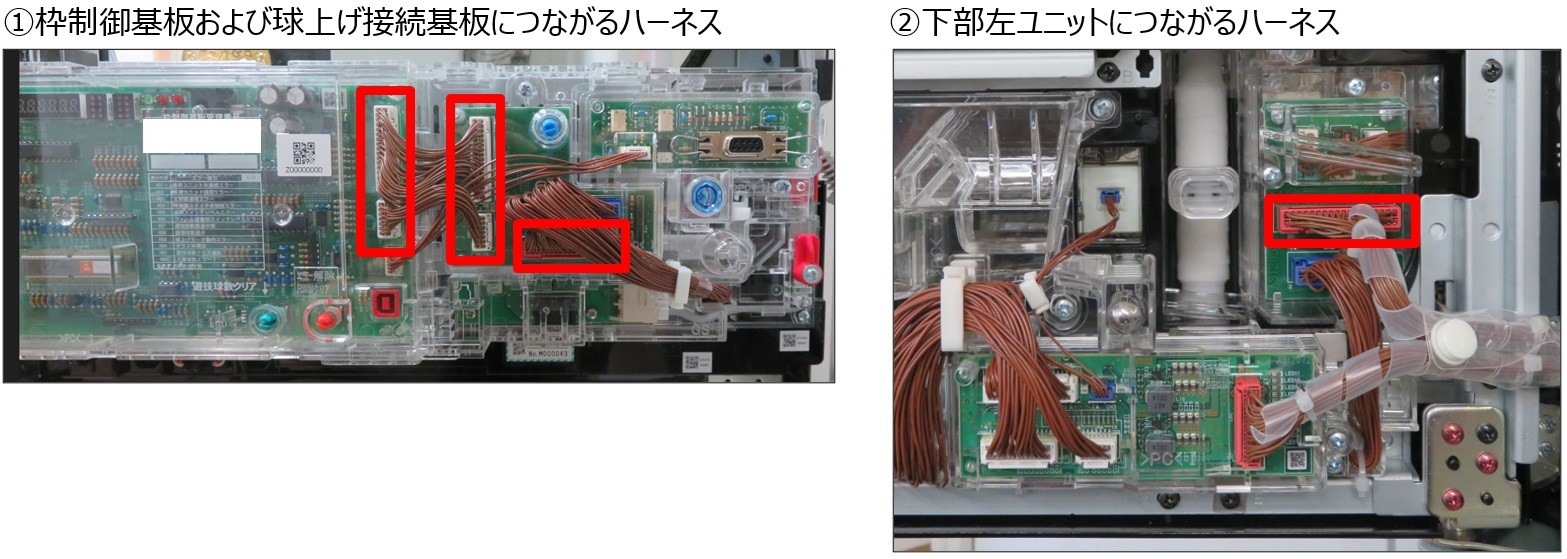

104 枠制御スイッチ未接続エラー5.jpg

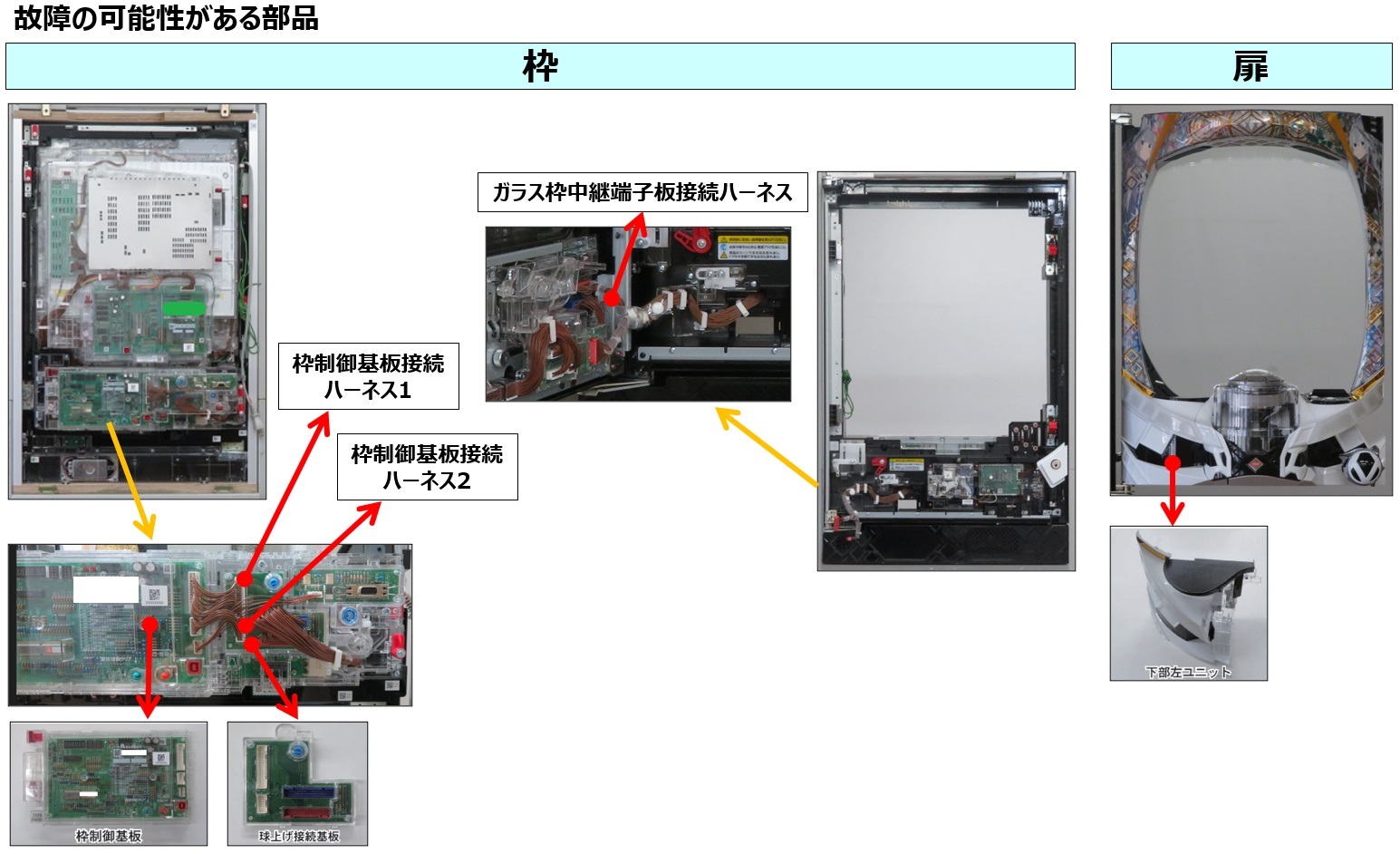

■故障の可能性がある部品
枠制御基板(枠側)
枠制御基板接続ハーネス1、2(枠側)
球上げ接続基板(枠側)
ガラス枠中継端子板接続ハーネス(枠側)
下部左ユニット(扉側)

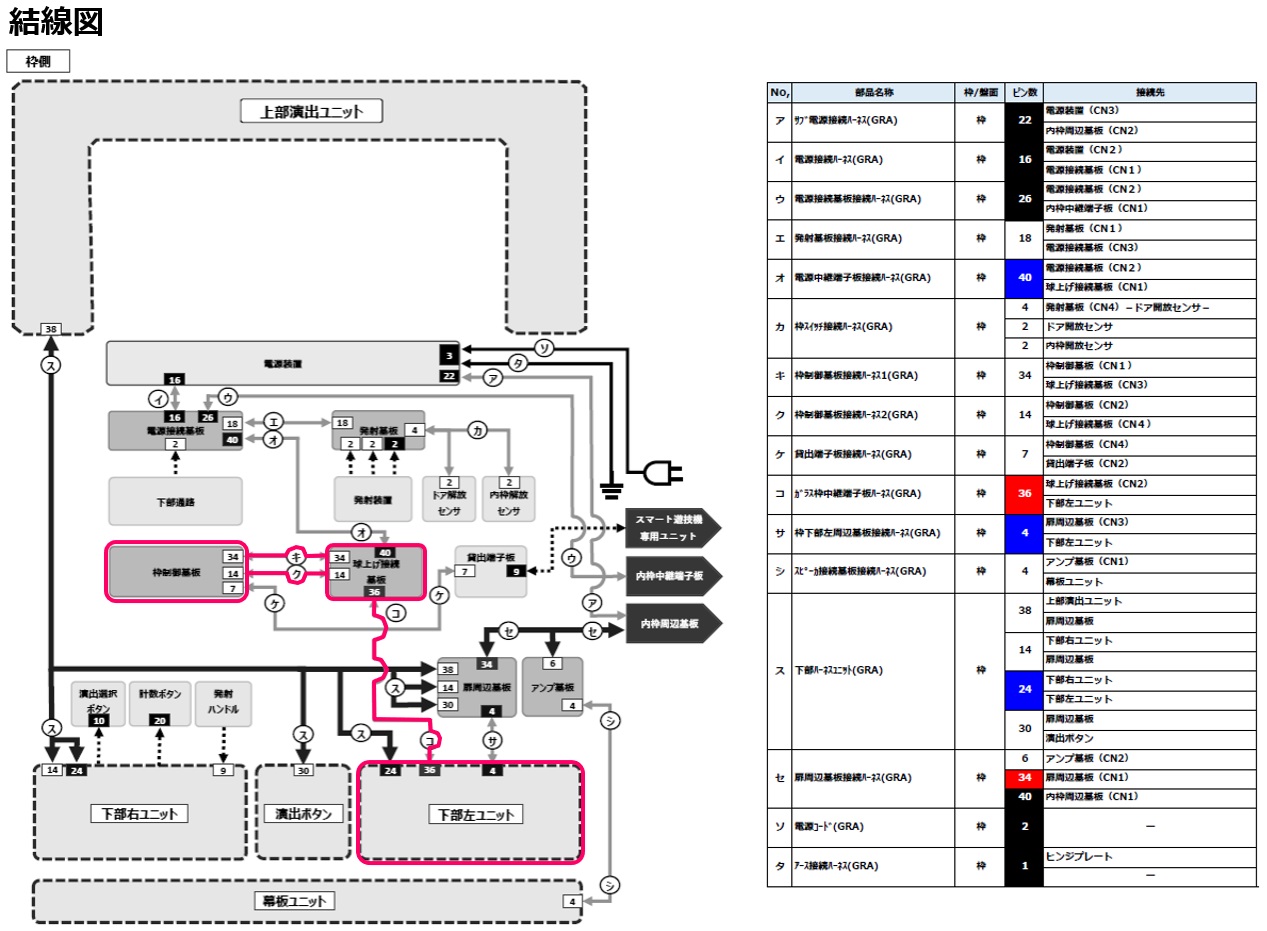

104 枠制御スイッチ未接続エラー6.jpg
