■症状
演出ボタンが反応しない、点灯しない

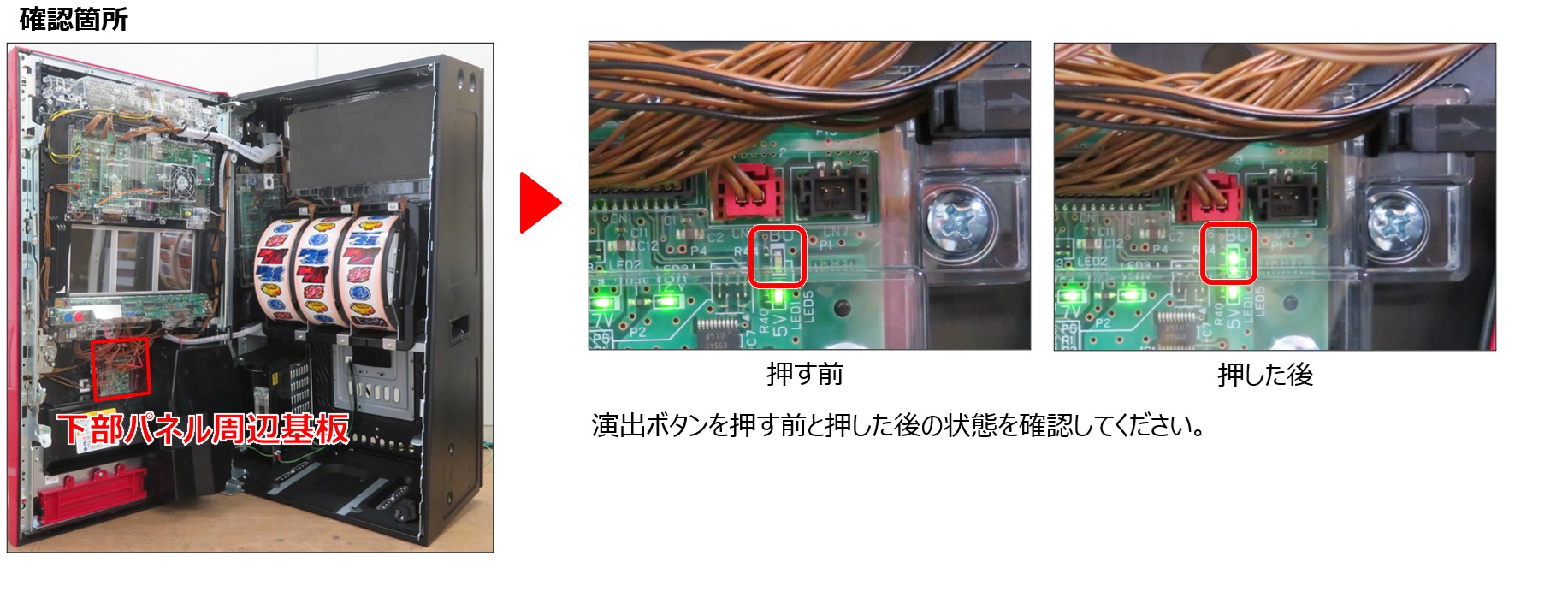

■確認箇所
下部パネル周辺基板のLED5の状態

　■詳細

確認箇所	ボタン押す前	ボタン押した状態
下部パネル周辺基板のLED5	消灯	点灯

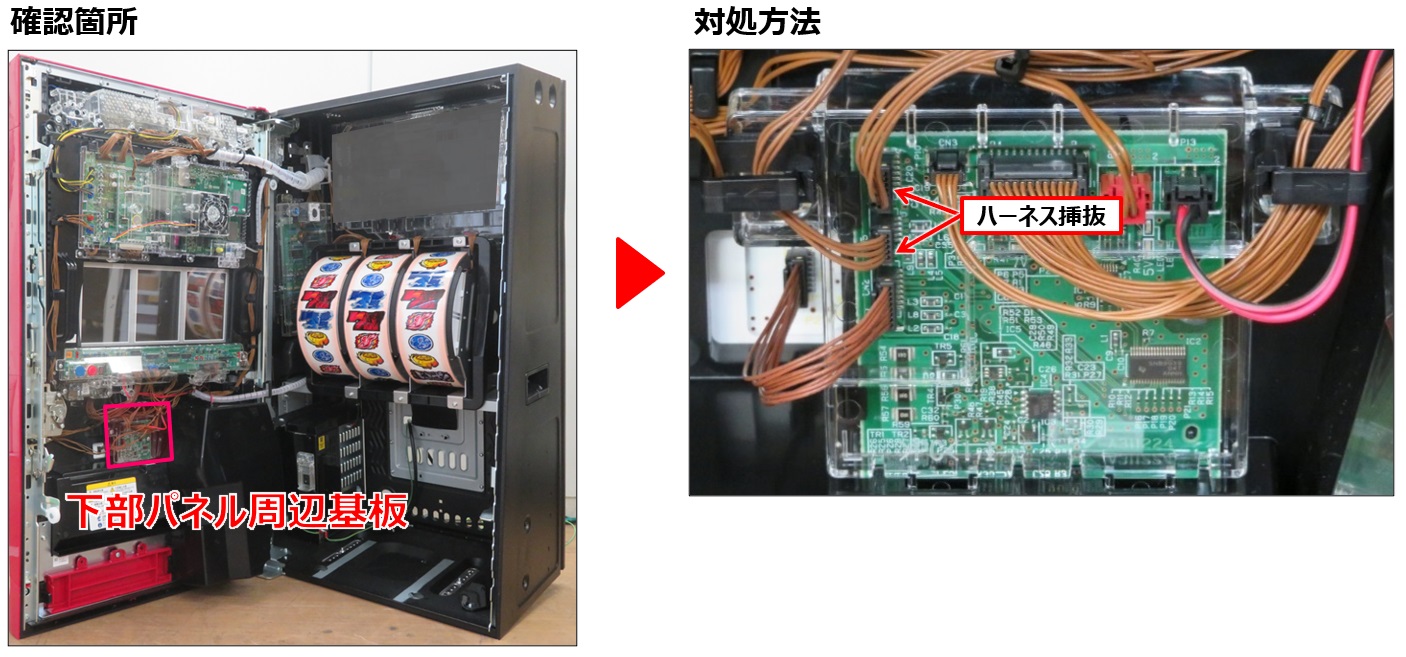

　　■部品交換前に試せること

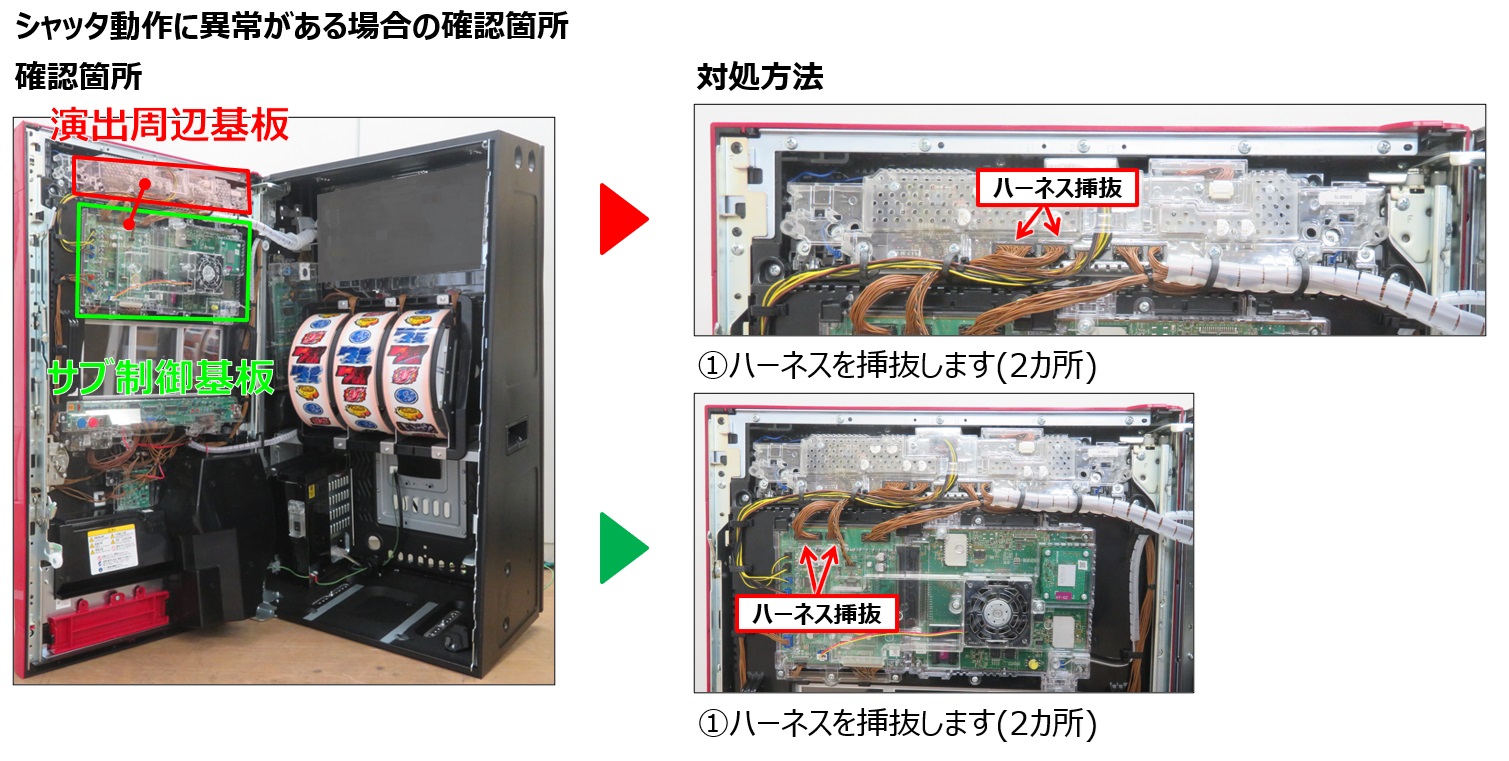

　　下部パネル周辺基板、演出周辺基板、サブ制御基板をつなぐハーネスの挿抜

※デザインは機種により異なります

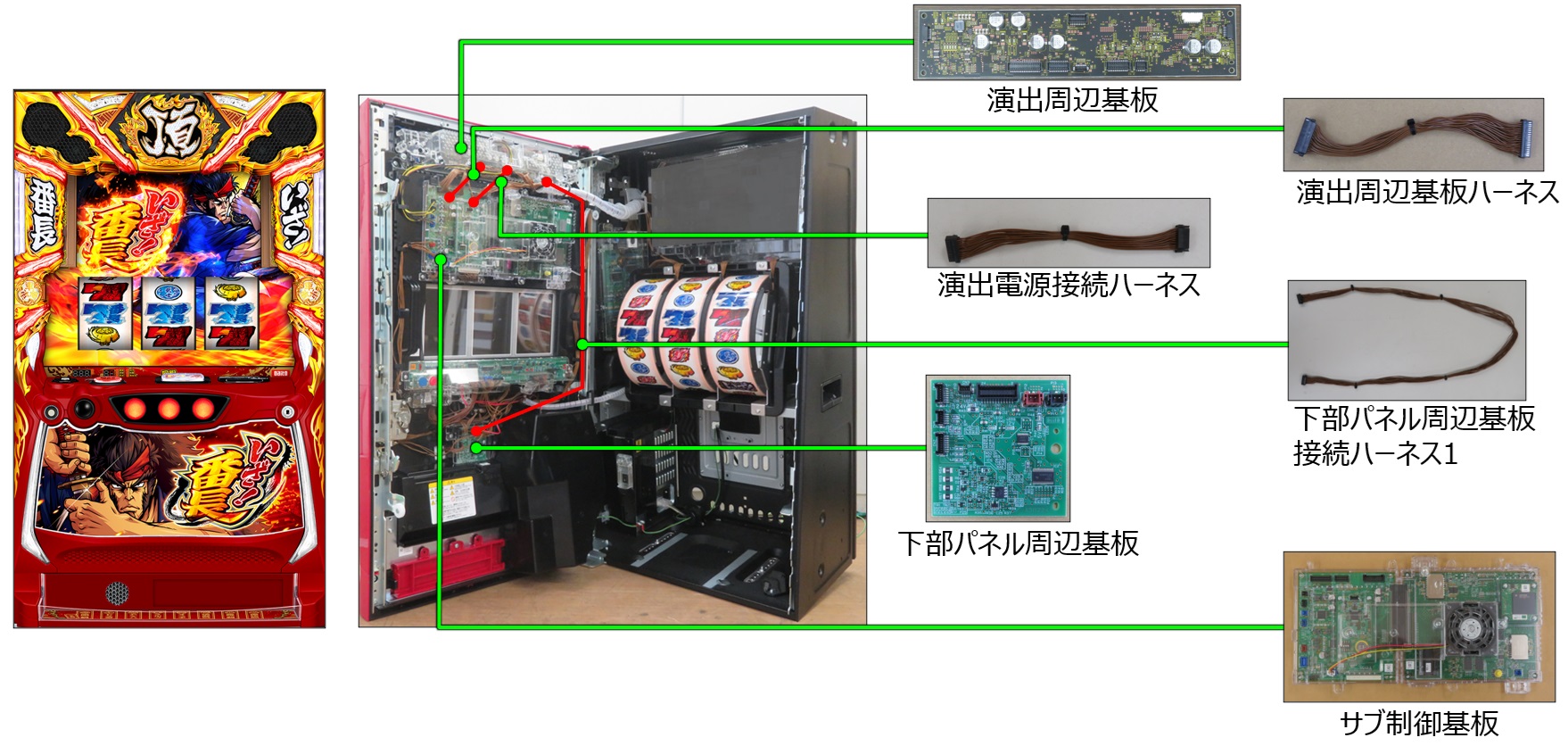

　　　■故障の可能性がある部品
　　　下部パネル周辺基板（かしめ無し）　可能性高
　　　下部パネル周辺基板接続ハーネス1（かしめ無し）　可能性高
　　　演出周辺基板（かしめ無し）　
　　　演出周辺基板ハーネス（かしめ無し）　
　　　演出電源接続ハーネス（かしめ無し）　
　　　サブ制御基板


※デザインは異なる場合があります
　■詳細２

確認箇所	ボタン押す前	ボタンを押した後
下部パネル周辺基板のLED5	消灯	消灯

　　■部品交換前に試せること
　　演出ボタンと下部パネル周辺基板をつなぐハーネスの挿抜

※デザインは機種により異なります

　　　■故障の可能性がある部品
　　　演出ボタン（かしめ無し）　可能性高
