シャッタの動作異常（スマスロ機）

キーワードから探す

ID:420002

作成日: 2026/04/17

■症状１
シャッタ両側がまったく動かない
動きがぎこちない感じがする

　■部品交換前に試せること

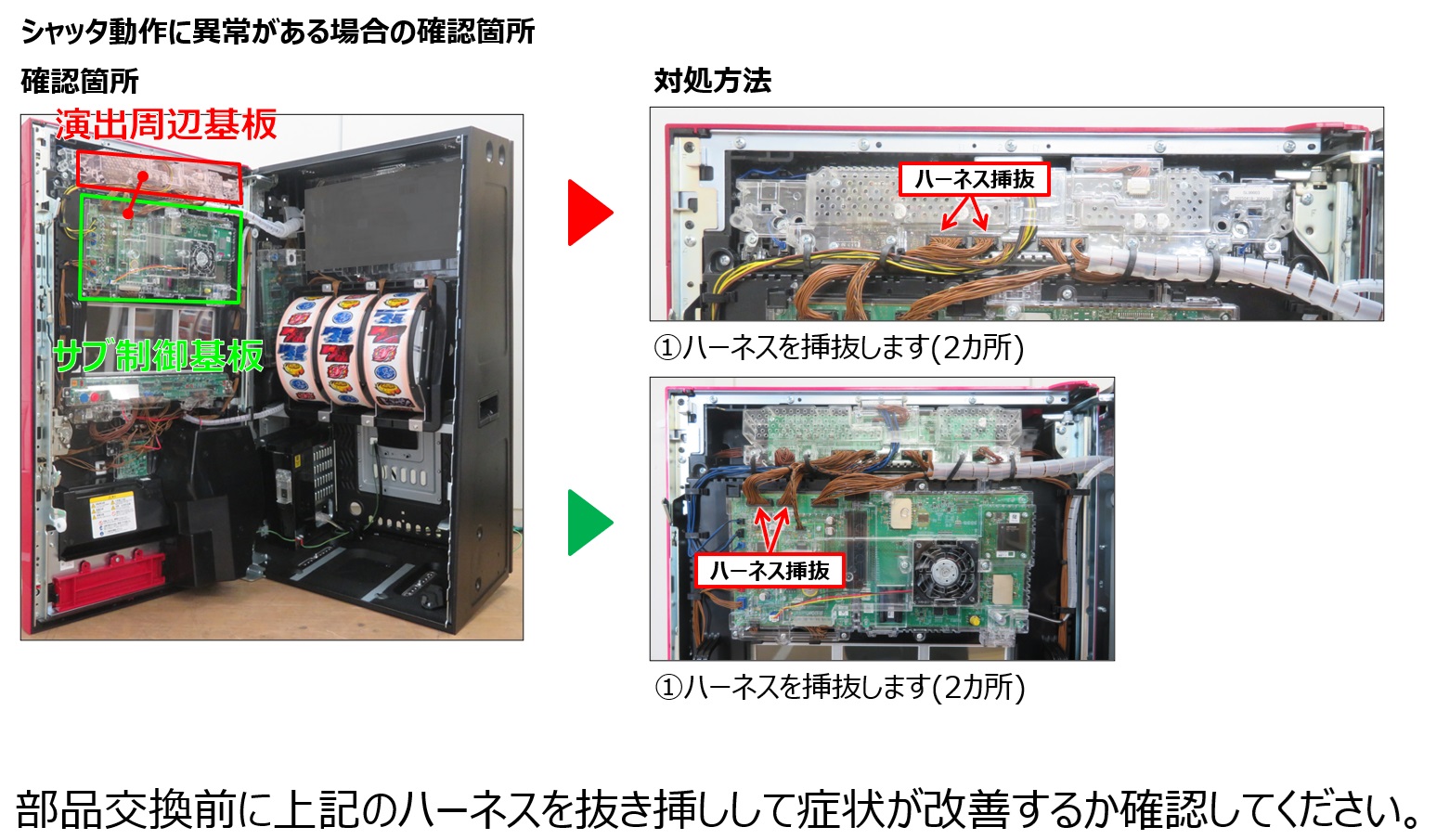

　サブ制御基板と演出周辺基板につながるハーネスの挿抜

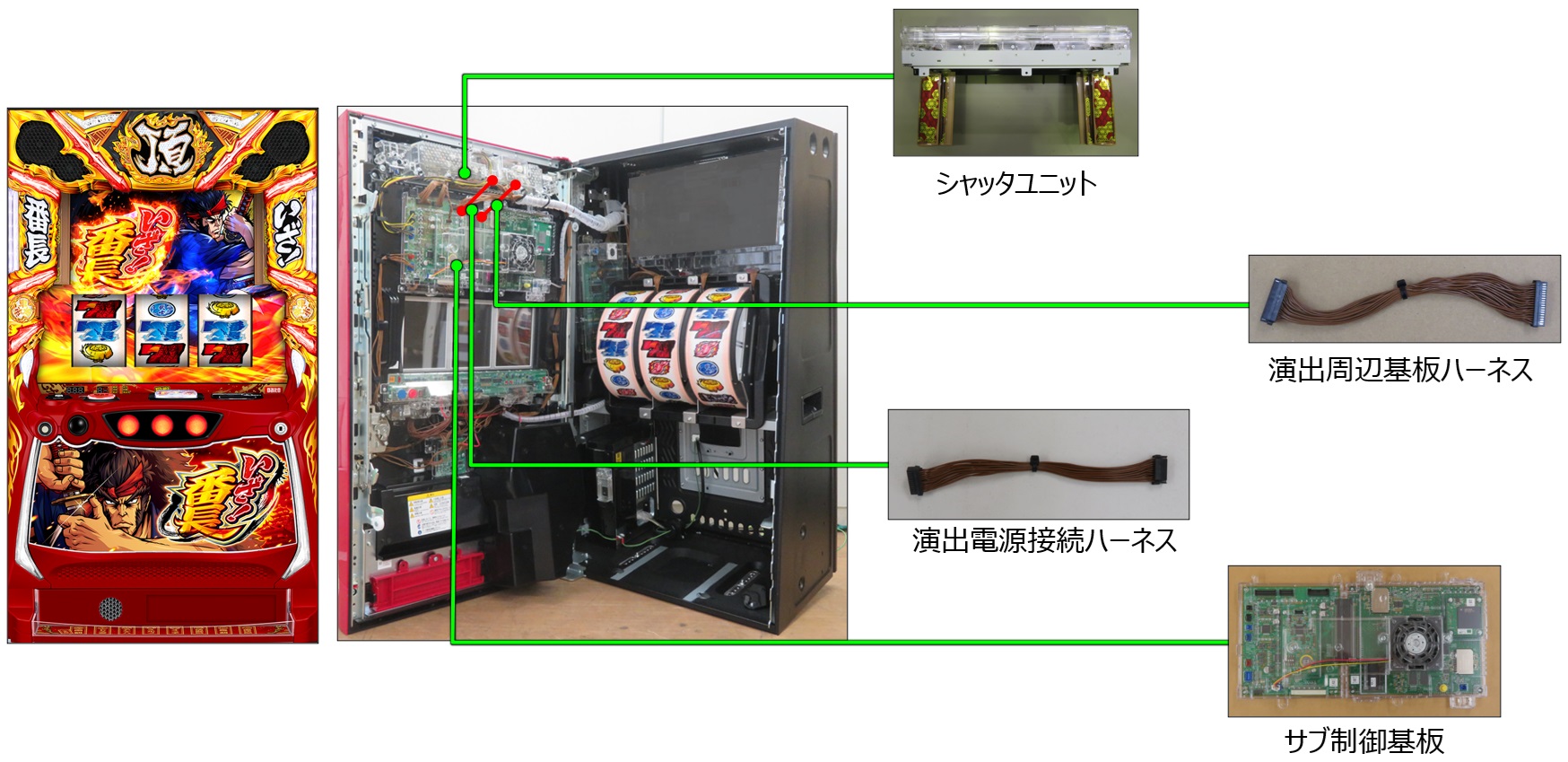

　　■故障の可能性がある部品
　　シャッタユニット　可能性高
　　サブ制御基板　可能性高
　　演出周辺基板接続ハーネス（かしめ無し）
　　演出電源ハーネス（かしめ無し）

※デザインは異なる場合があります
■症状２
シャッタ片側がまったく動かない
動きがぎこちない感じがする

　■部品交換前に試せること
　サブ制御基板と演出周辺基板につながるハーネスの挿抜

　　■故障の可能性がある部品
　　シャッタユニット　可能性高
　　サブ制御基板
　　演出周辺基板接続ハーネス（かしめ無し）
　　演出電源ハーネス（かしめ無し）

※デザインは異なる場合があります
