■エラー発生条件
主制御基板から特定のセンサに繋がるハーネスの未接続

■症状
エラーが解除できない･頻発する

■対象箇所


■部品交換前に試せること

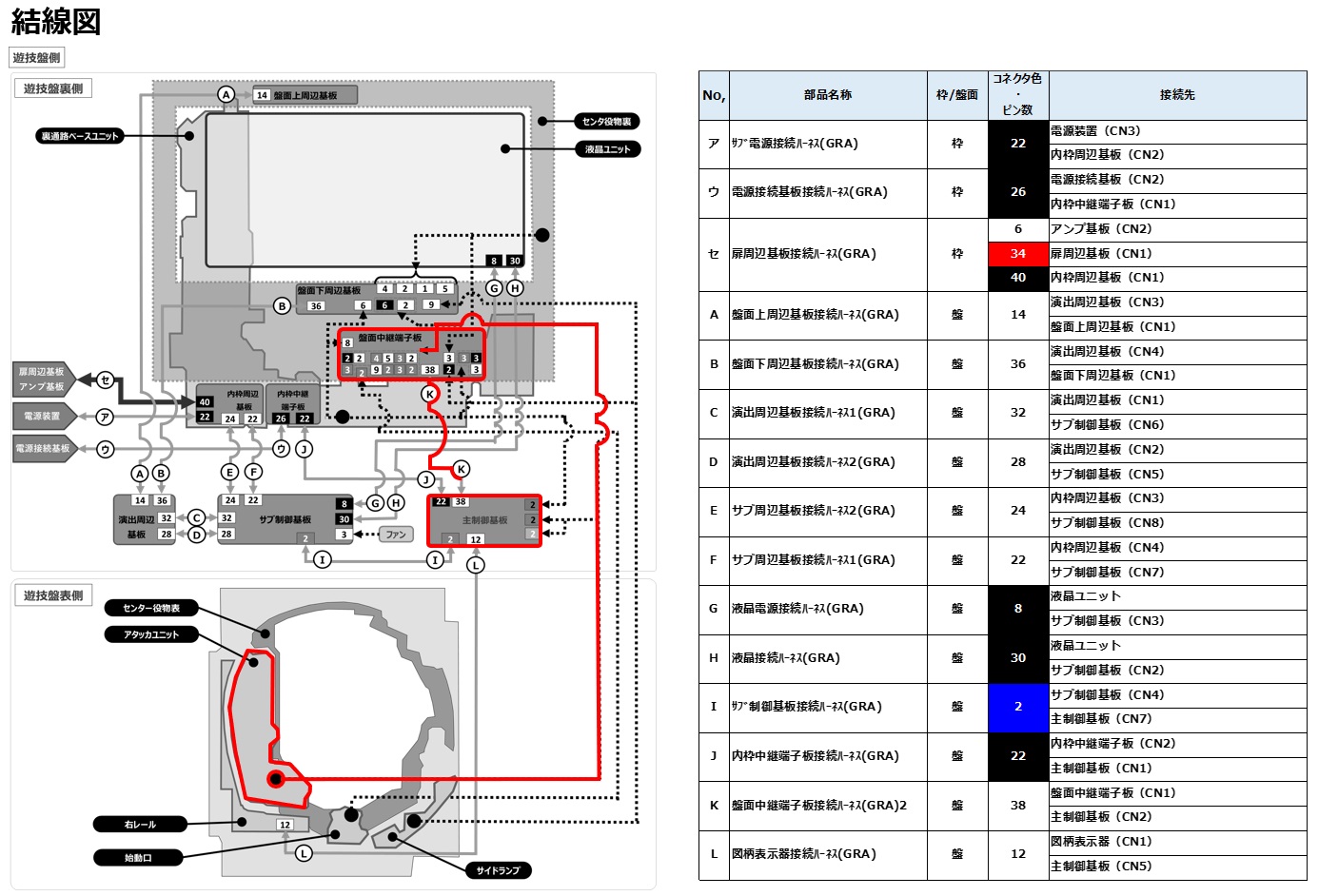

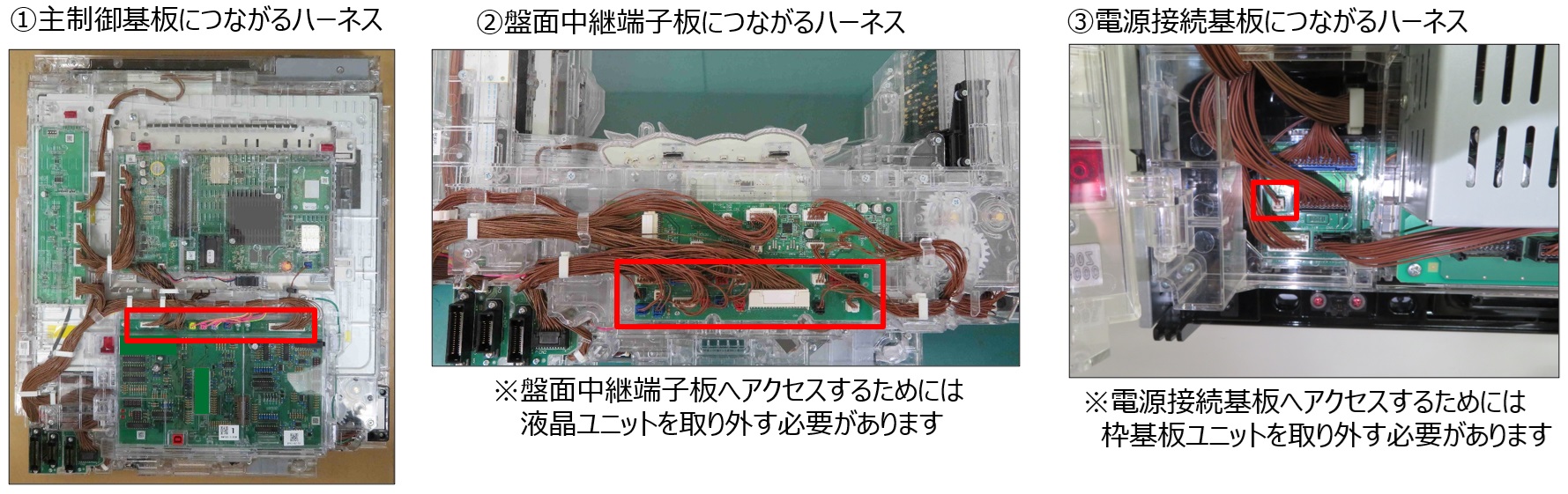

主制御基板および、盤面中継端子板につながるハーネスの挿抜



■故障の可能性がある部品

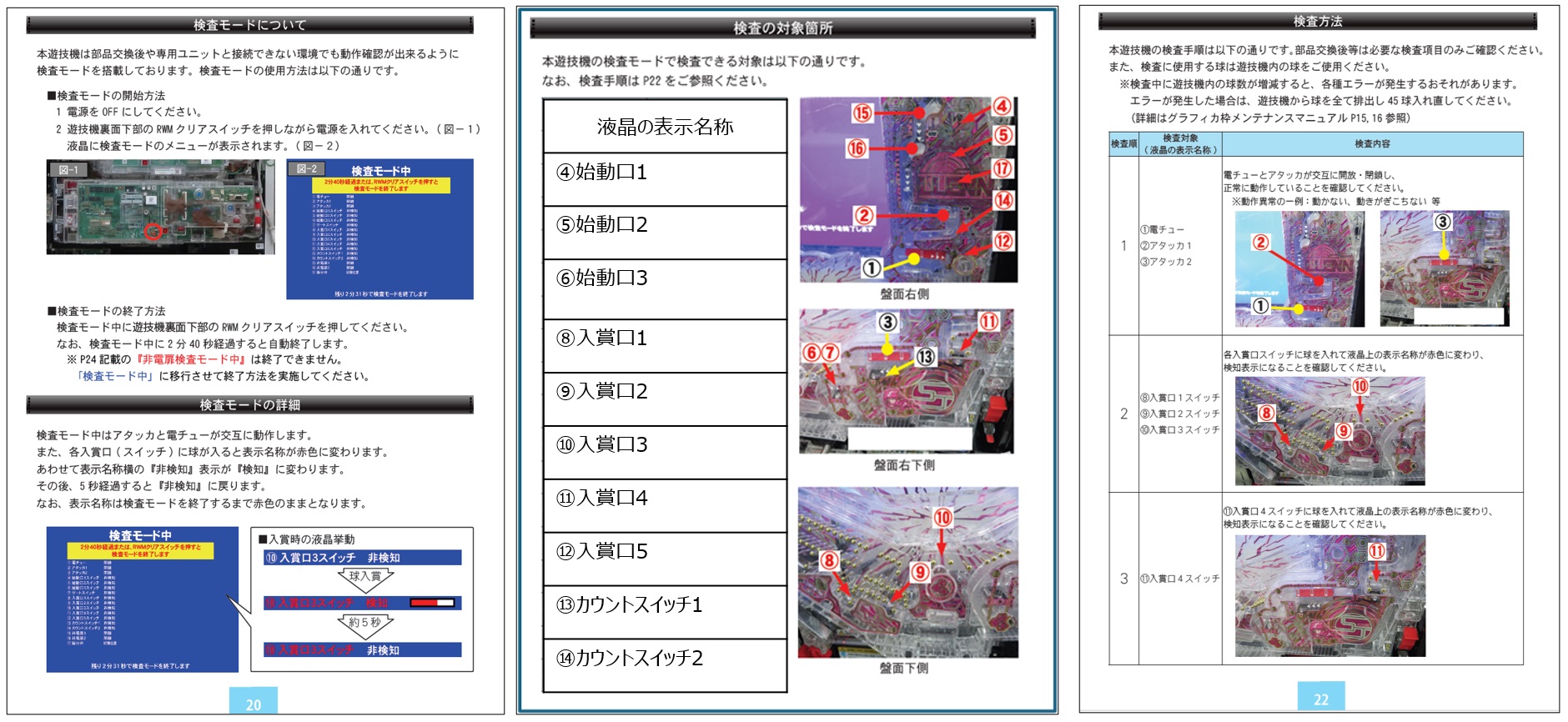

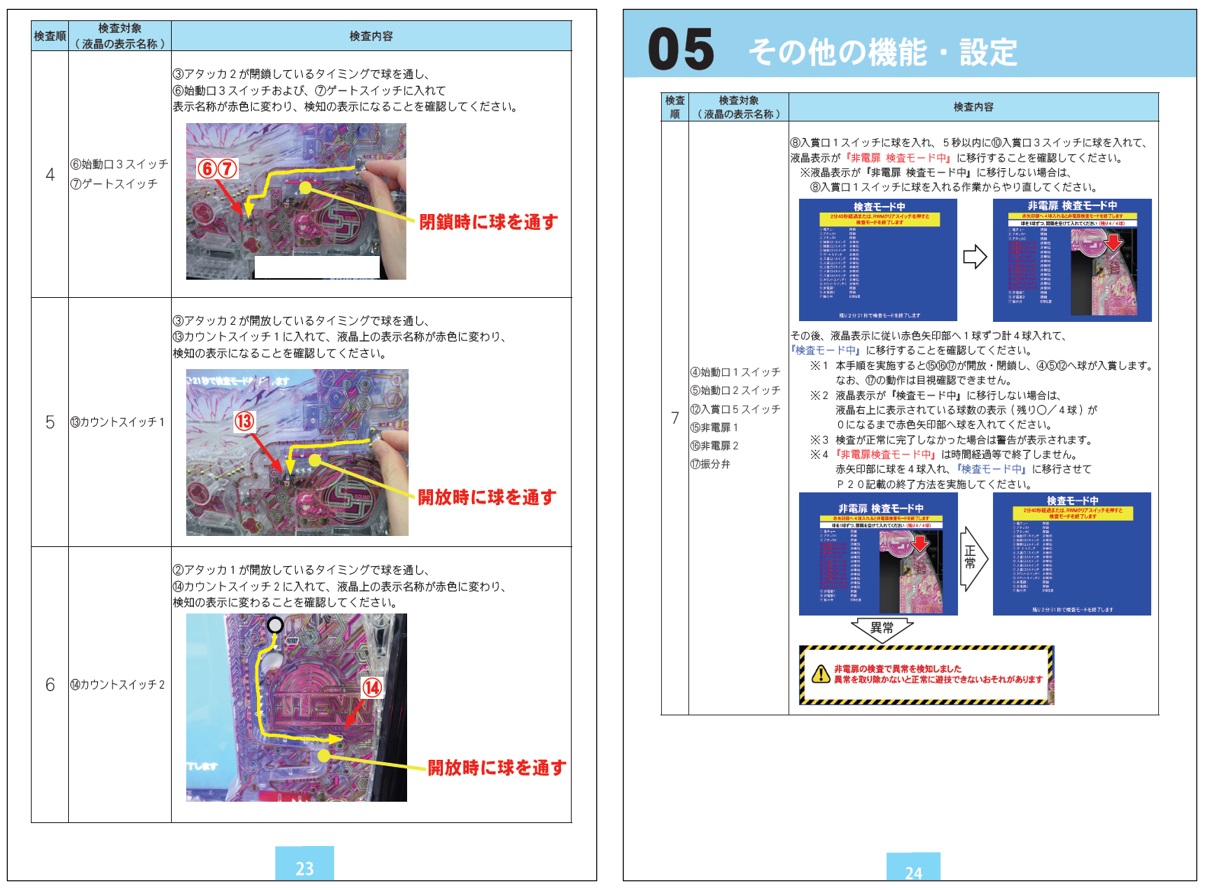

故障部品を特定するには検査モードに移行させて、各入賞口が反応しているか確認してください

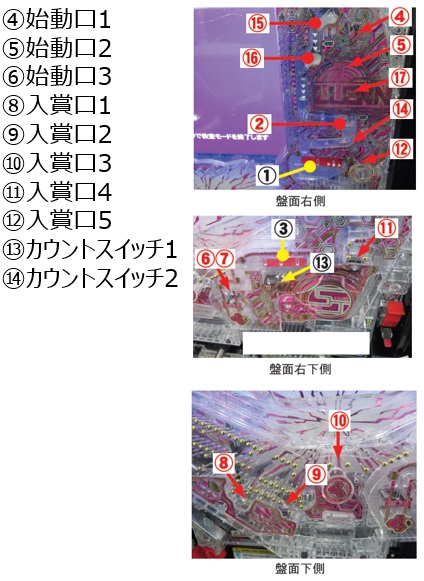

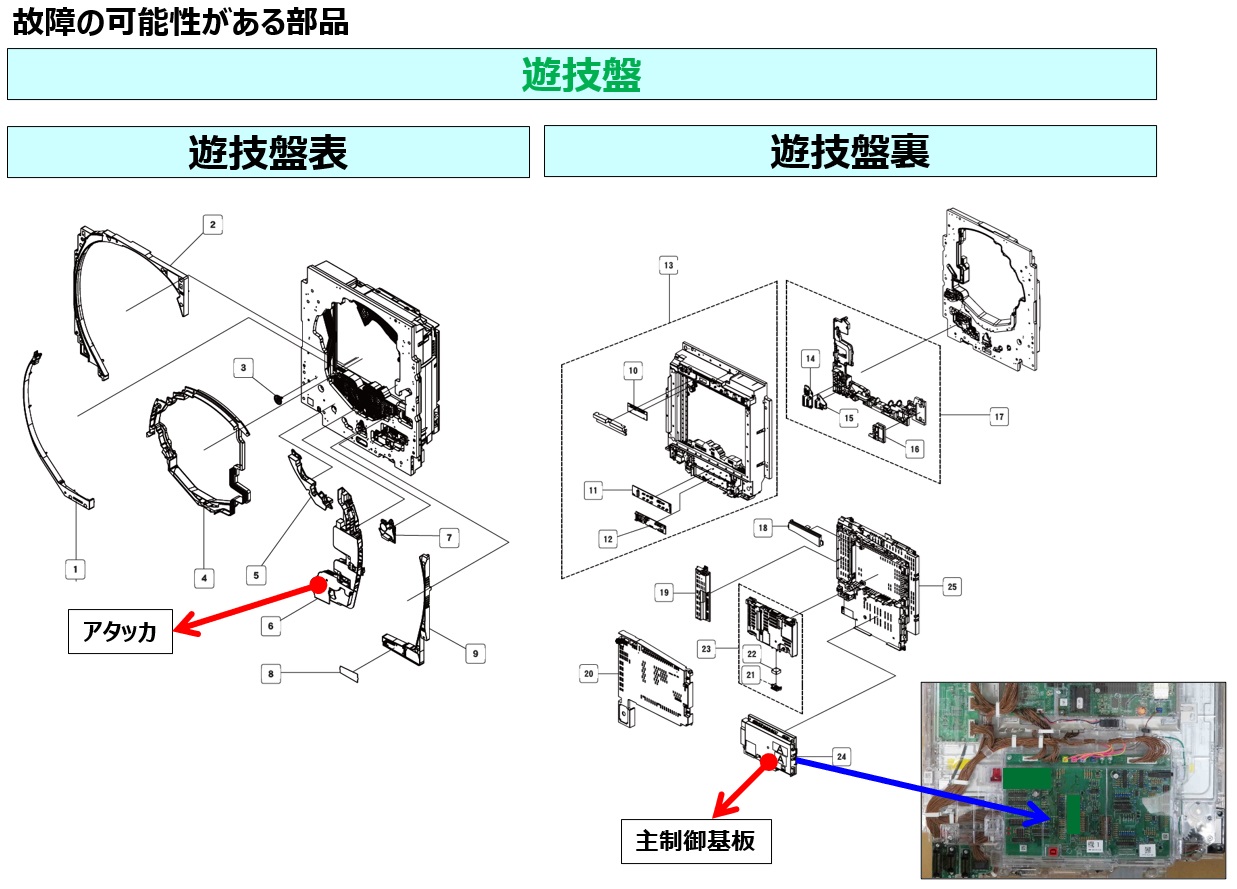

④始動口1スイッチ、⑤始動口2スイッチ
アタッカ　可能性高
主制御基板

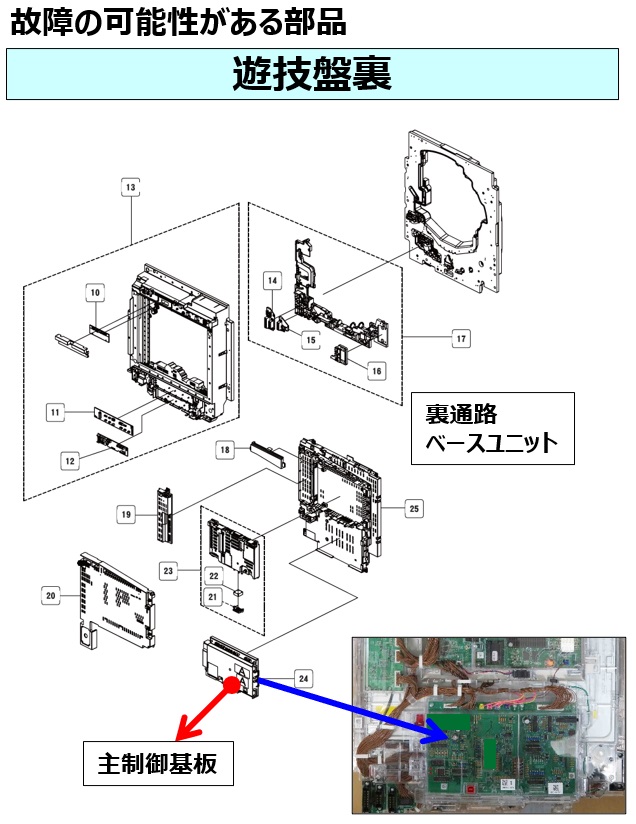

⑥始動口3スイッチ、⑧入賞口1スイッチ
裏通路ベースユニット　可能性高
主制御基板

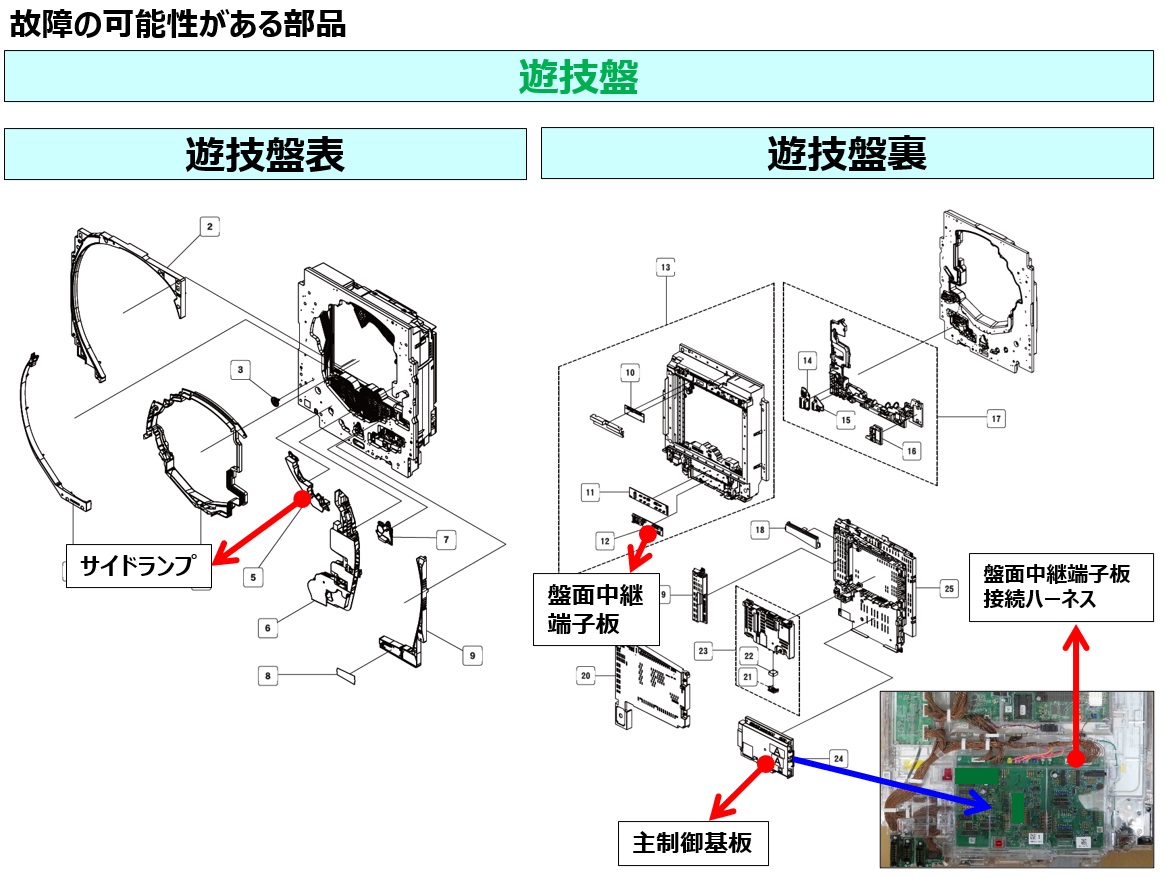

⑨入賞口2スイッチ
サイドランプ　可能性高
盤面中継端子板
盤面中継端子板接続ハーネス
主制御基板

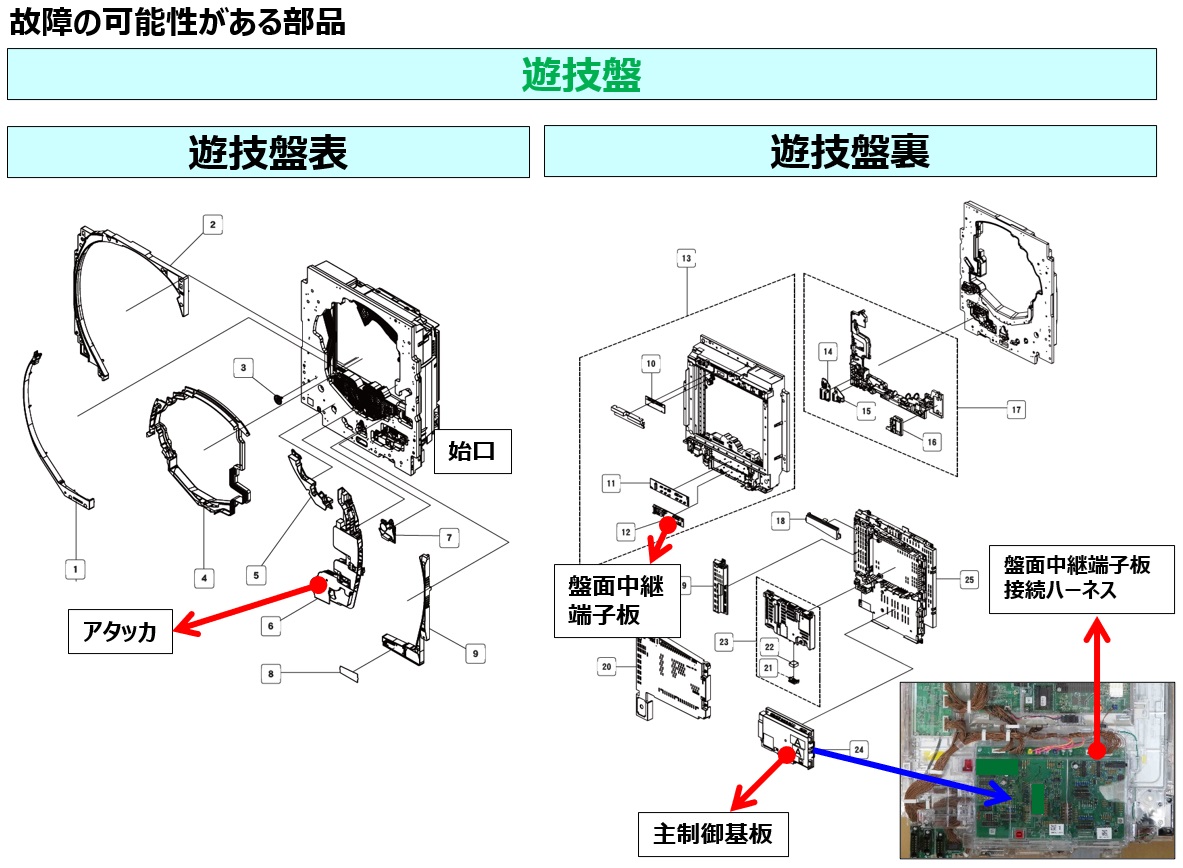

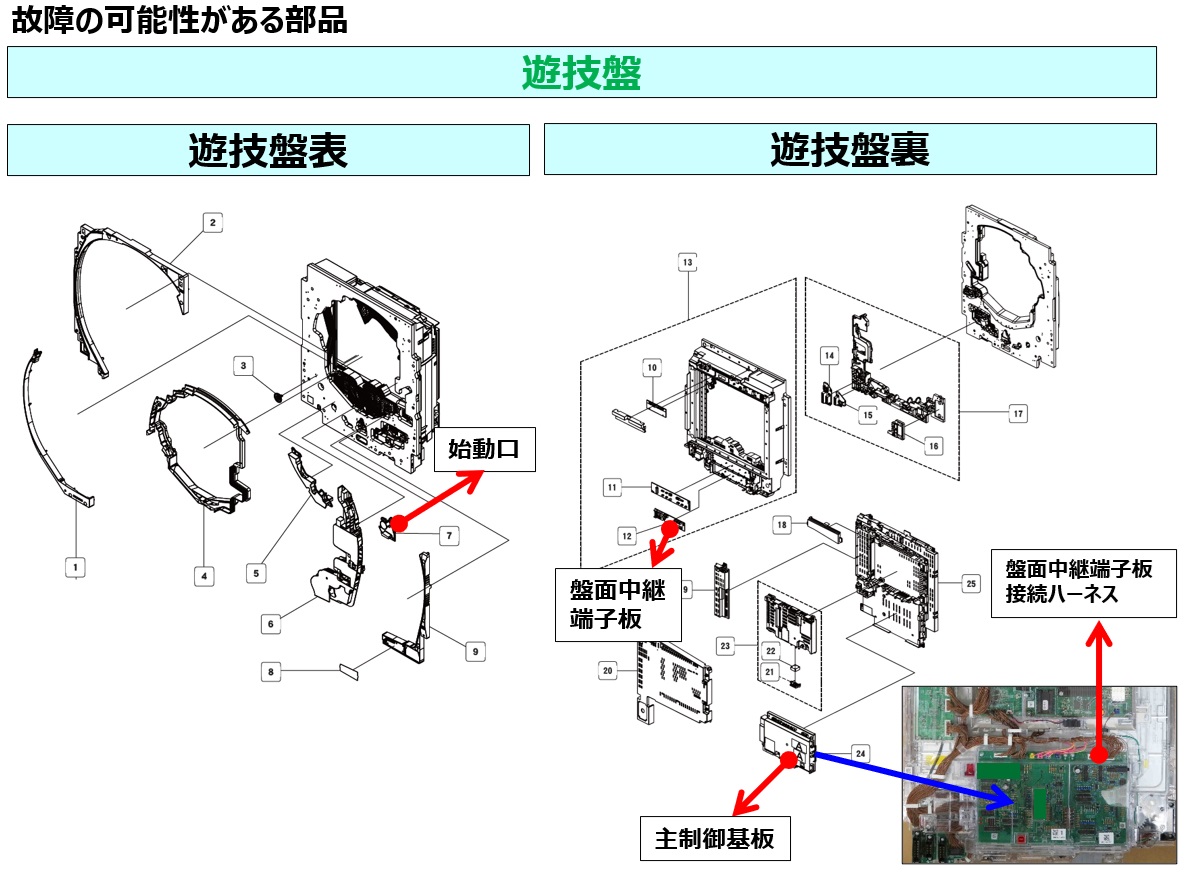

⑩入賞口3スイッチ
始動口　可能性高
盤面中継端子板
盤面中継端子板接続ハーネス
主制御基板





⑪入賞口4スイッチ、⑫入賞口5スイッチ、⑬カウントスイッチ1、⑭カウントスイッチ2
アタッカ　可能性高
盤面中継端子板
盤面中継端子板接続ハーネス
主制御基板

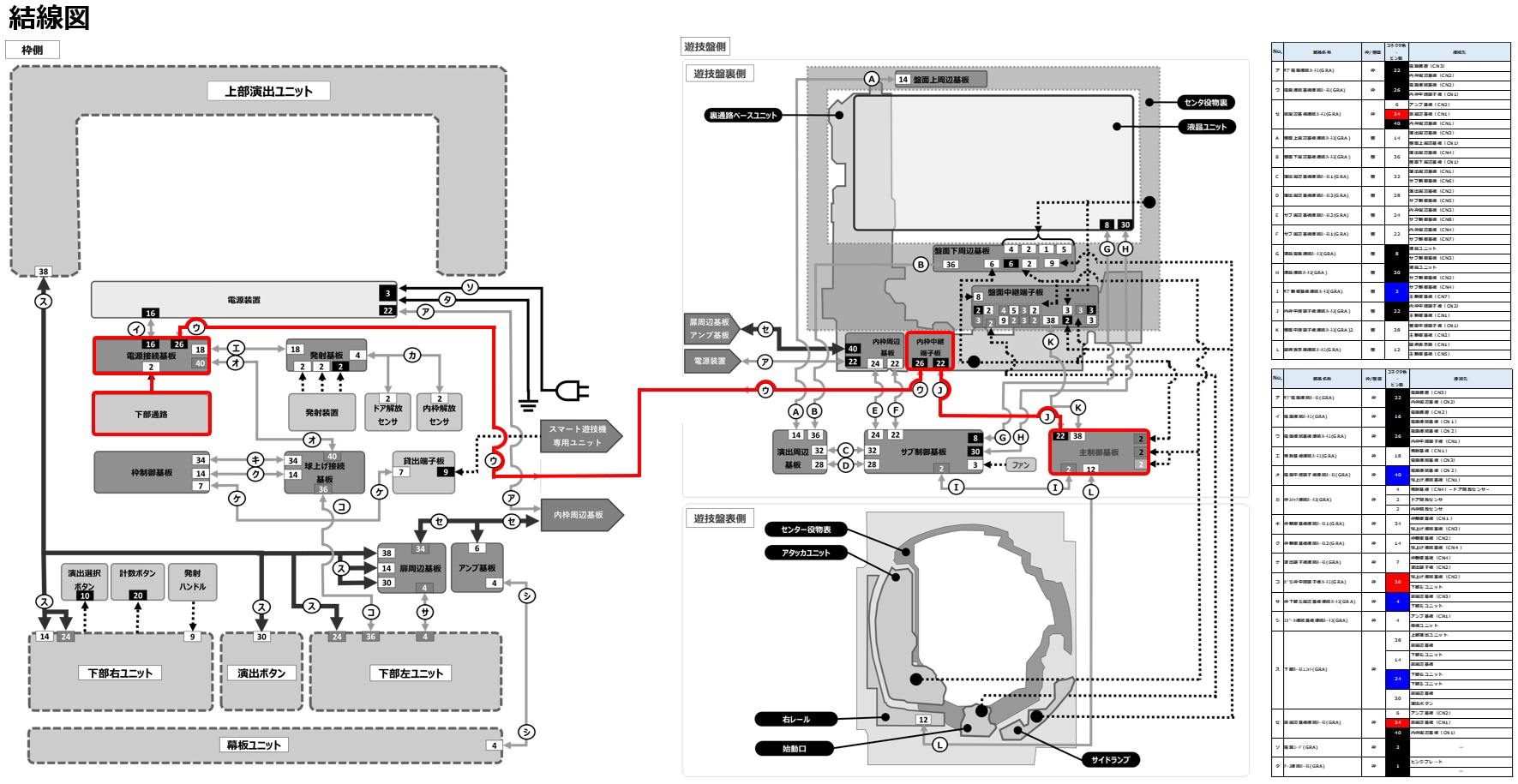

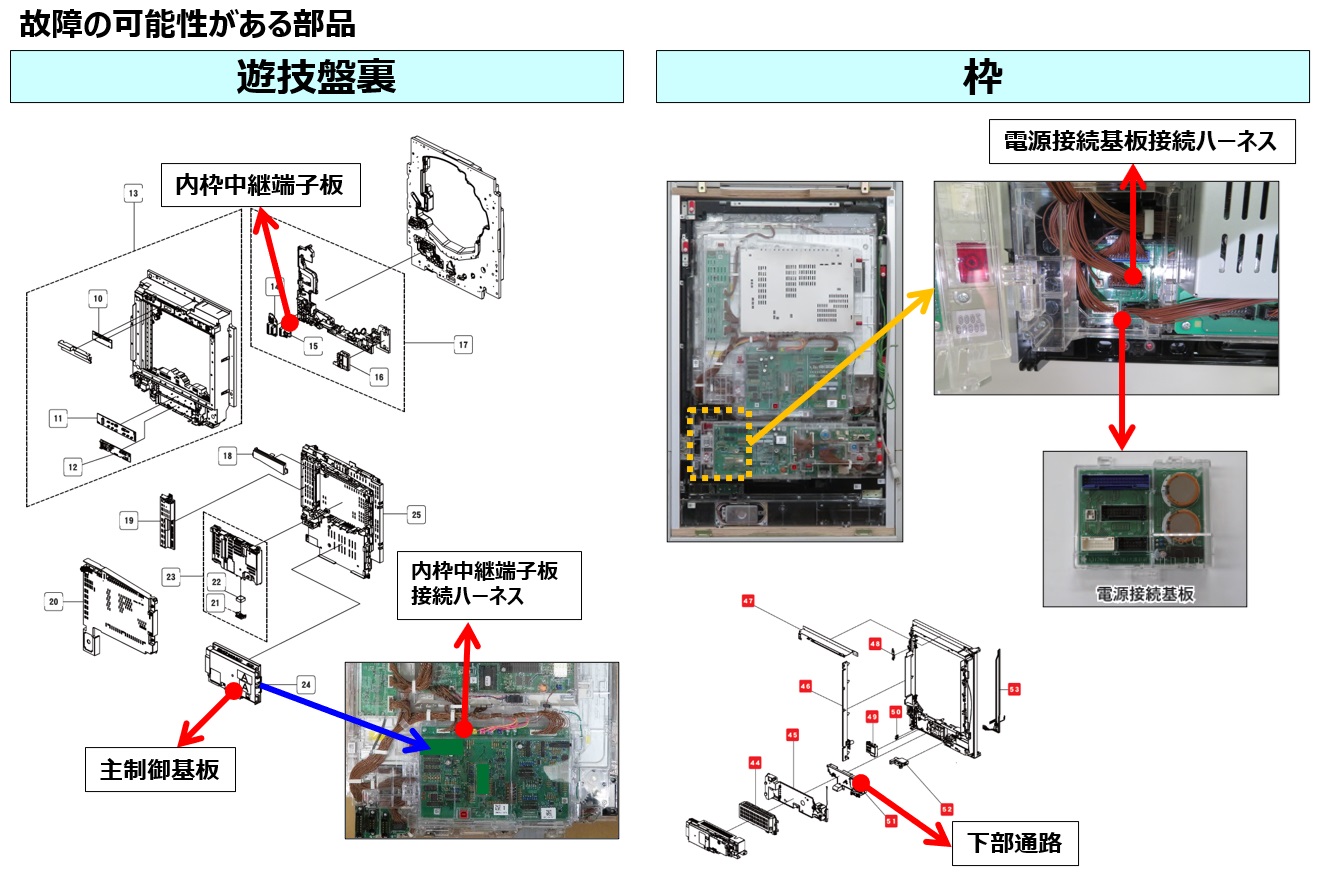

全て反応する
下部通路　可能性高
電源接続基板
電源接続基板接続ハーネス(扉を除く枠)
内枠中継端子板
内枠中継端子板接続ハーネス
主制御基板
