■症状
演出ボタンが反応しない、点灯しない

■確認箇所

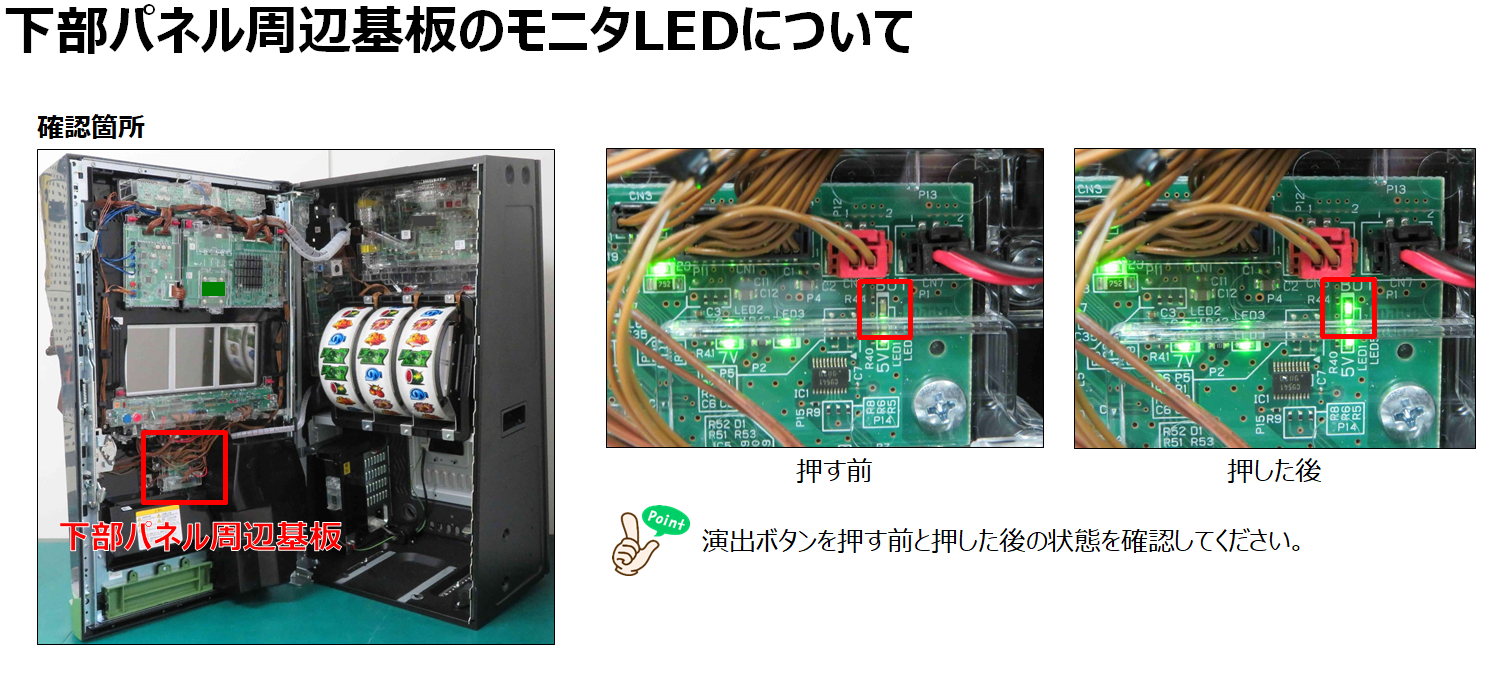

下部パネル周辺基板のLED5の状態


　■詳細

確認箇所	ボタン押す前	ボタン押した状態
下部パネル周辺基板のLED5	消灯	点灯

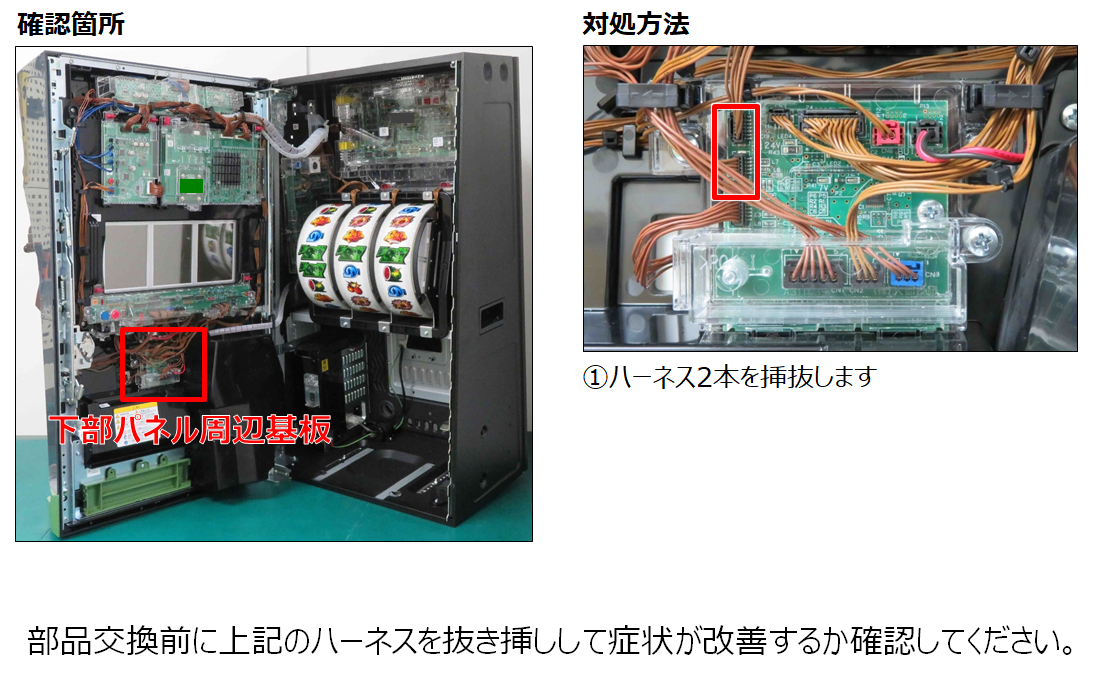

　　■部品交換前に試せること
　　下部パネル周辺基板、演出周辺基板、サブ制御基板をつなぐハーネスの挿抜

※デザインは機種により異なります

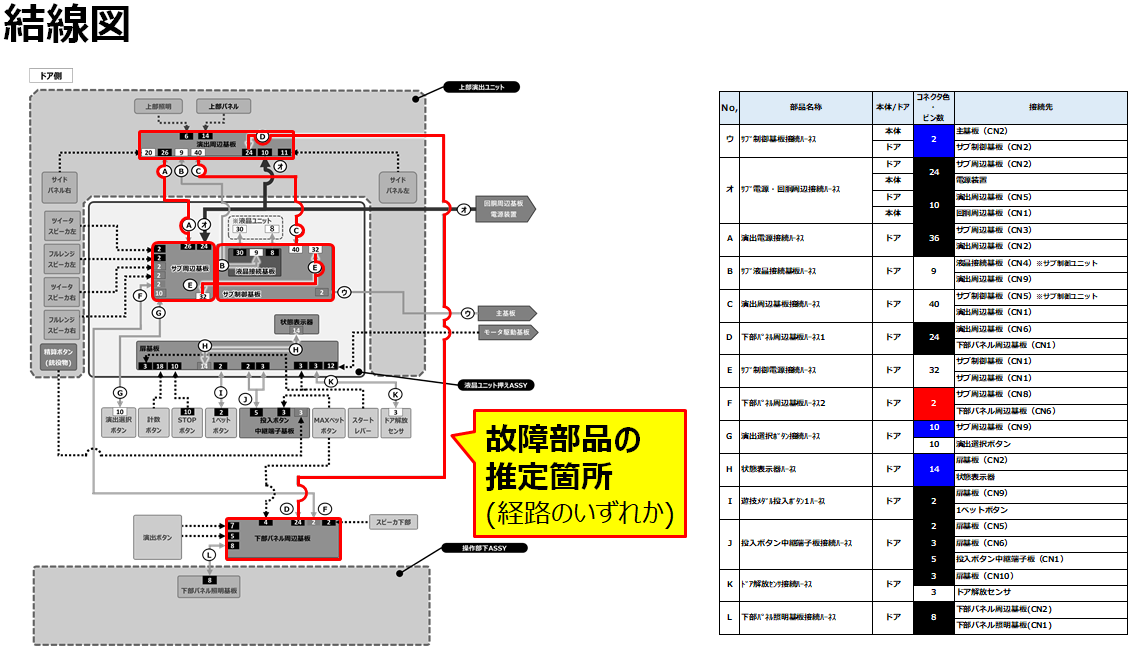

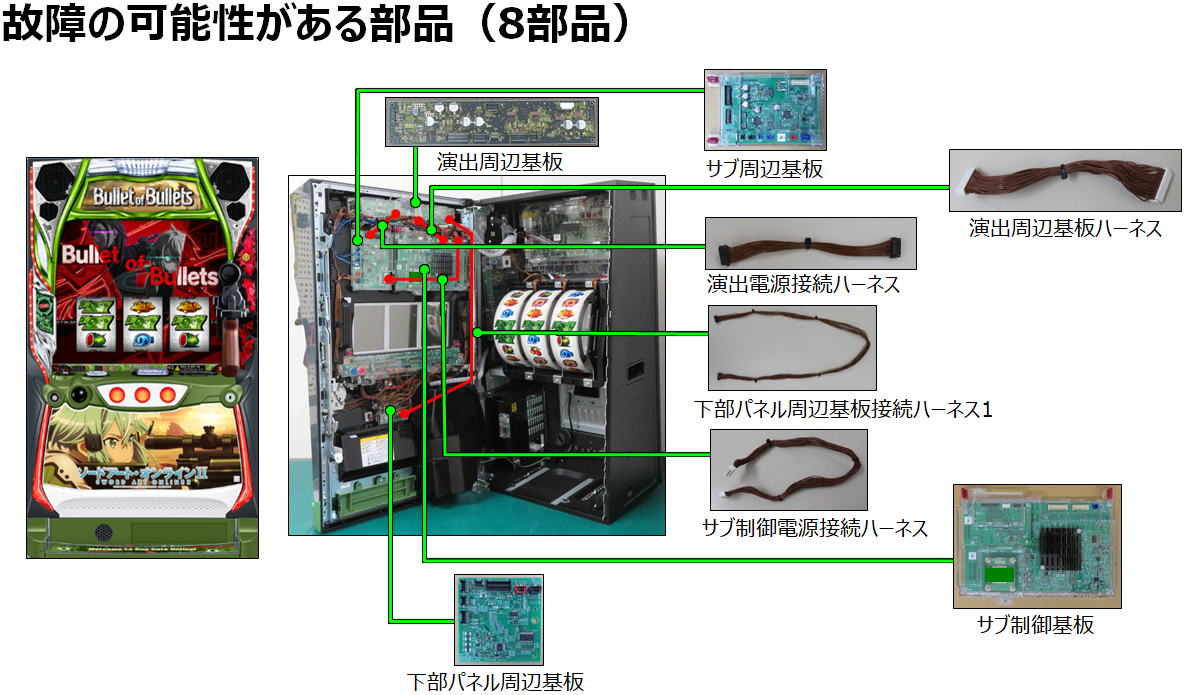

　　　■故障の可能性がある部品
　　　下部パネル周辺基板（かしめ無し）　可能性高
　　　下部パネル周辺基板接続ハーネス1（かしめ無し）　可能性高
　　　演出周辺基板（かしめ無し）　
　　　演出周辺基板ハーネス（かしめ無し）　
　　　演出電源接続ハーネス（かしめ無し）　
　　　サブ制御基板（かしめ無し）
　　　サブ周辺基板（かしめ無し）
　　　サブ制御電源接続ハーネス　（かしめ無し）

※デザインは異なる場合があります
　■詳細２

確認箇所	ボタン押す前	ボタンを押した後
下部パネル周辺基板のLED5	消灯	消灯

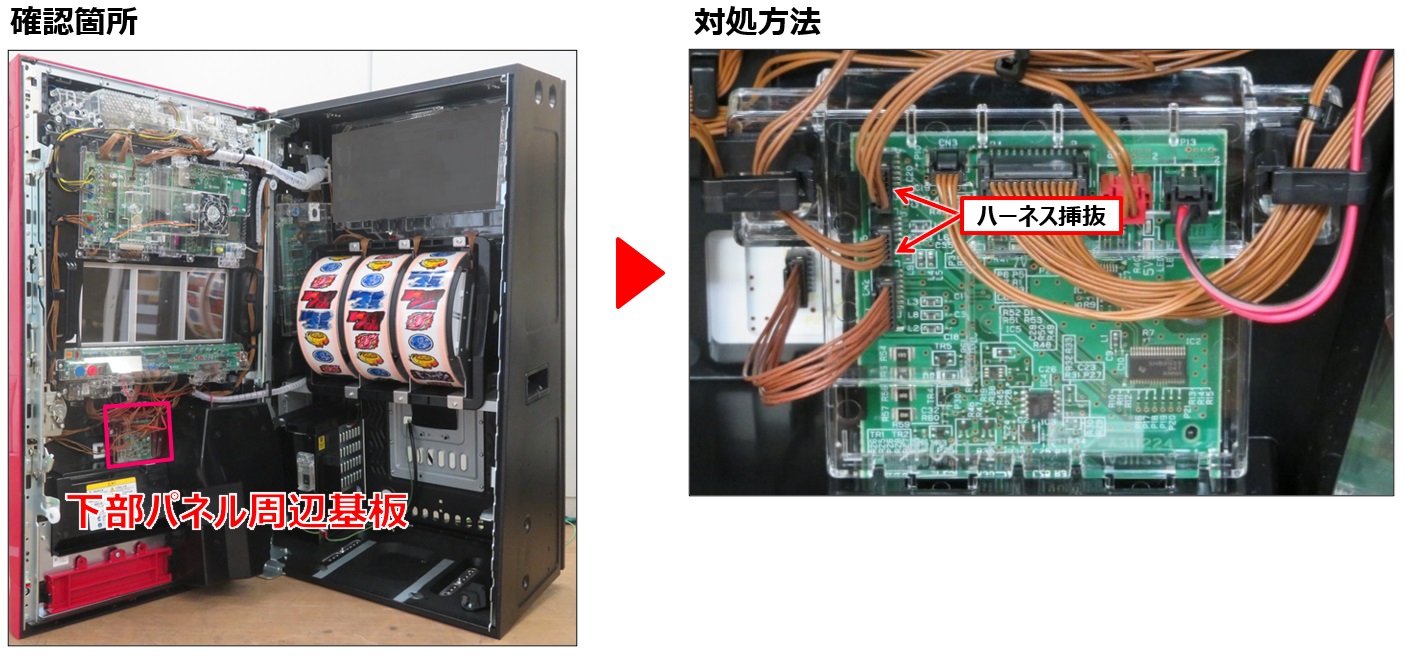

　　■部品交換前に試せること
　　演出ボタンと下部パネル周辺基板をつなぐハーネスの挿抜

※デザインは機種により異なります

　　　■故障の可能性がある部品
　　　演出ボタン（かしめ無し）　可能性高
