■症状１
リールが震えて回る
勝手に止まり再度動き出す等

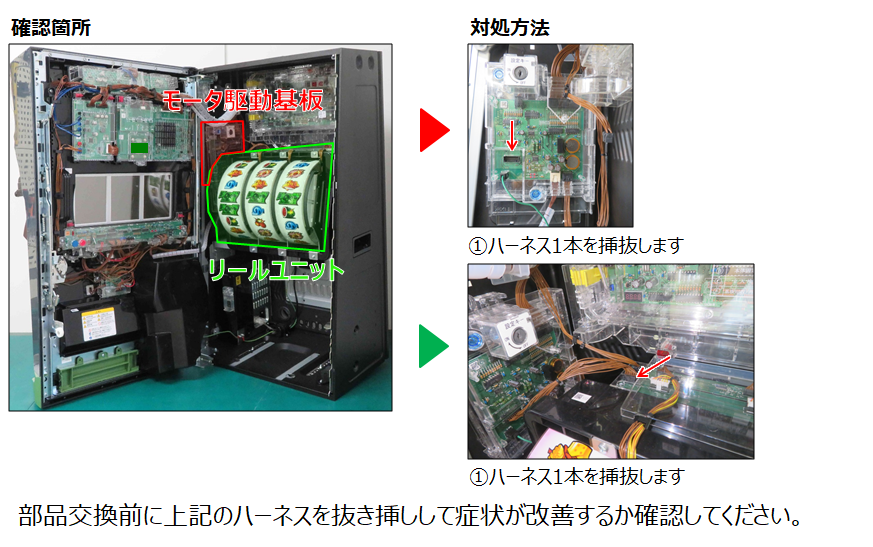

　■部品交換前に試せること
　1.リールにハーネス等が干渉していないか確認
　2.リールとモータ駆動基板をつなぐハーネスの挿抜

※デザインは異なる場合があります

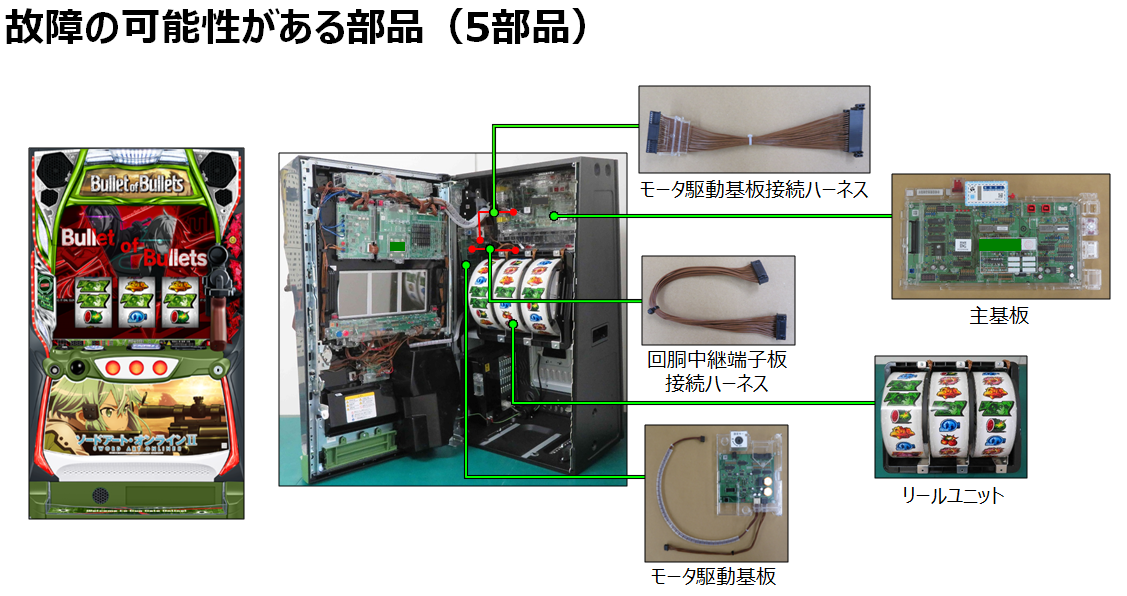

　　■故障の可能性がある部品
　　リールユニット（かしめ無し）　可能性高
　　回胴中継端子板接続ハーネス（かしめ無し）
　　モータ駆動基板　可能性高
　　モータ駆動基板接続ハーネス
　　主基板


※デザインは異なる場合があります
■症状２
リールのバックライトが正常に点灯しない
その他の照明は正常に点灯している

　■部品交換前に試せること

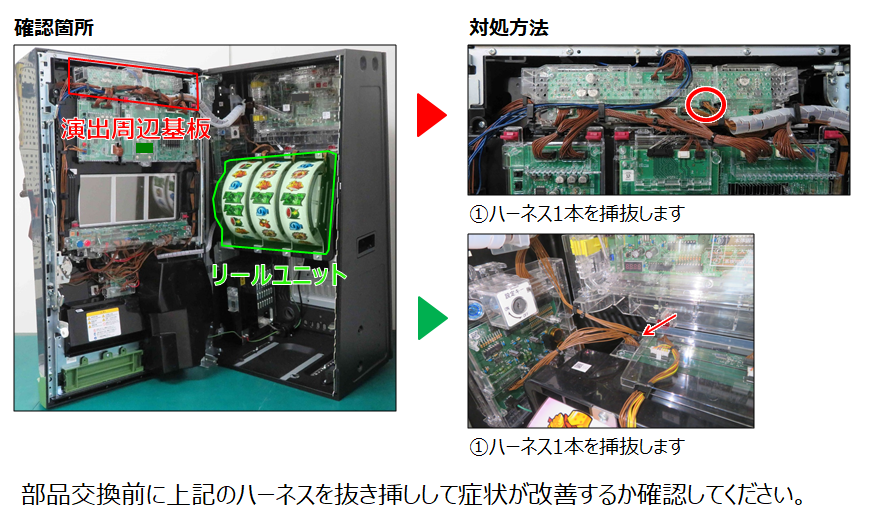

　リールと演出周辺基板をつなぐハーネスの挿抜

※デザインは異なる場合があります

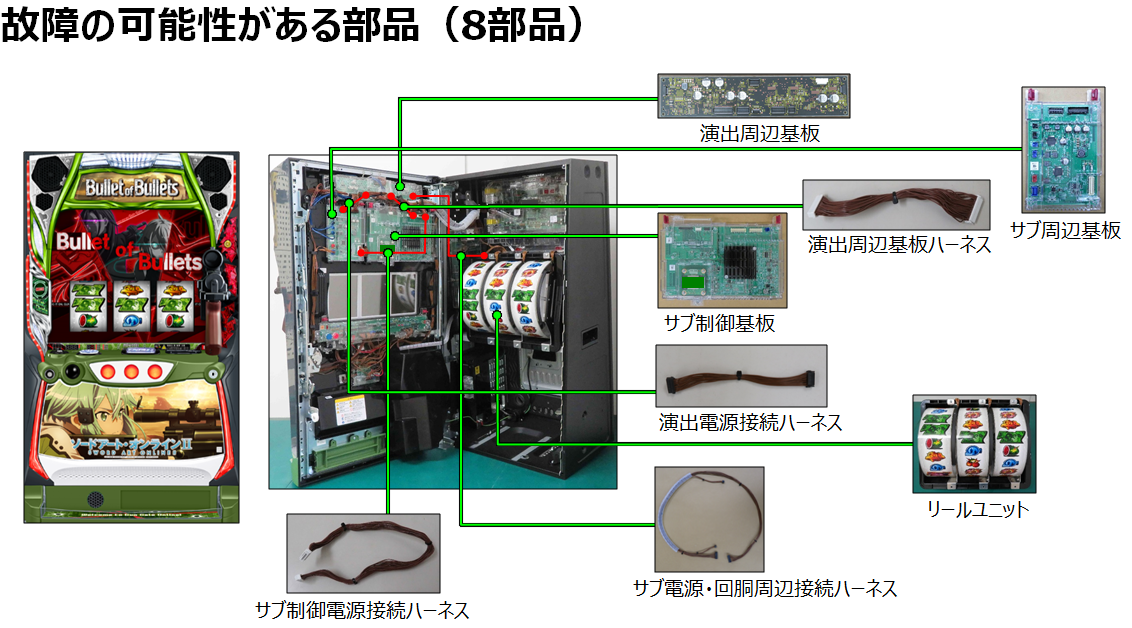

　　■故障の可能性がある部品
　　サブ制御基板（かしめ無し）
　　サブ周辺基板（かしめ無し）
　　サブ制御電源接続ハーネス（かしめ無し）
　　演出周辺基板ハーネス（かしめ無し）
　　演出電源接続ハーネス（かしめ無し）
　　演出周辺基板（かしめ無し）
　　サブ電源・回胴周辺接続ハーネス（かしめ無し）
　　リールユニット（かしめ無し）　可能性高


※デザインは異なる場合があります
リールの動作不良については「スタートレバーの異常/リールの動作異常」参照
