■症状
外部端子板から出力される情報に異常がある
・すべての信号が出力されない
・特定の信号が出力されない
・誤った信号が出力される

■部品交換前に試せること

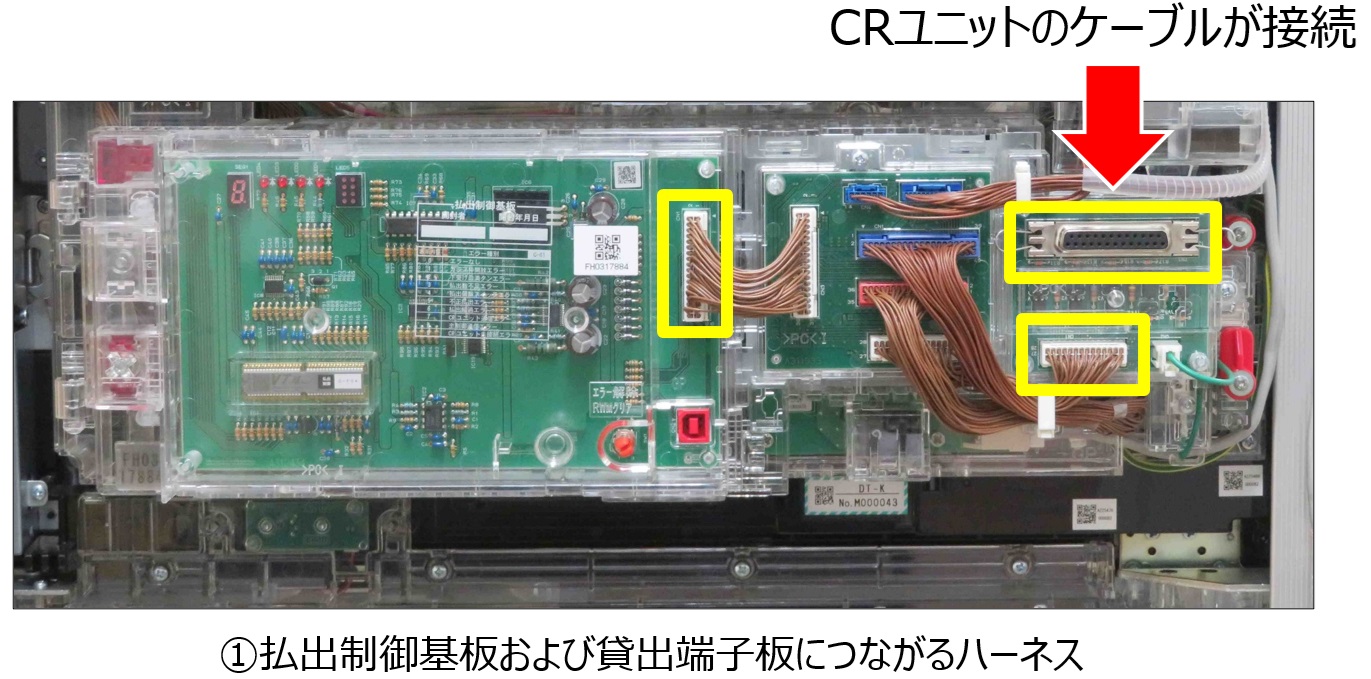

1.ハーネス挿抜

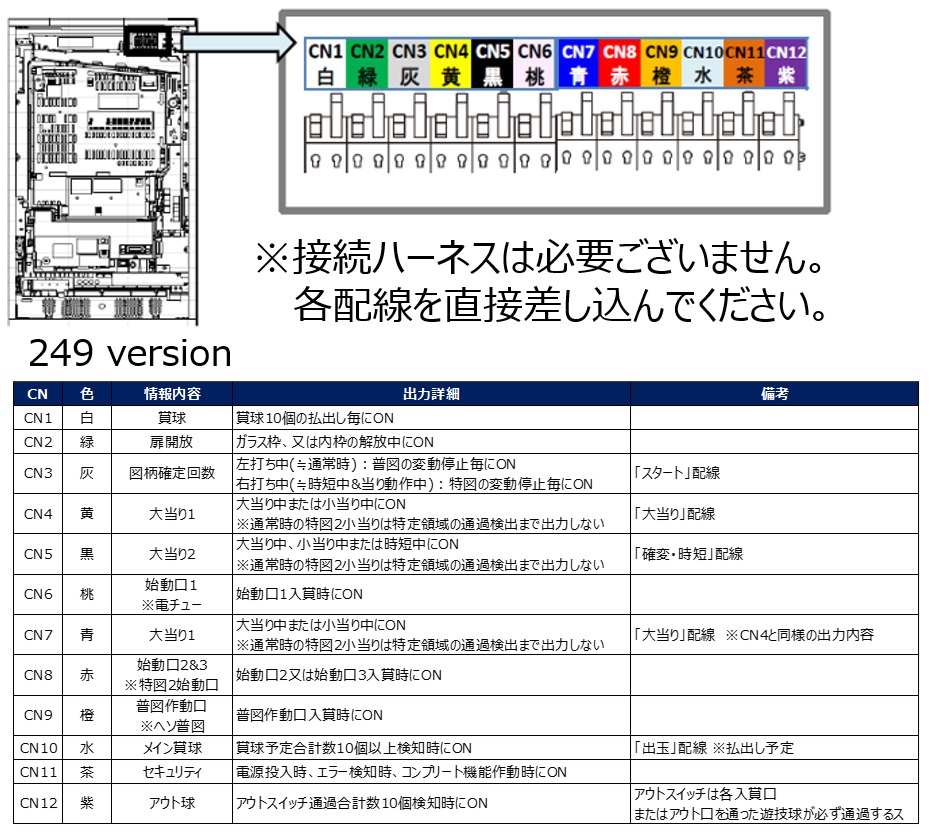

2.資料を参考に外部集中端子板につながる配線の接続をし直す(誤った接続をしていないか)

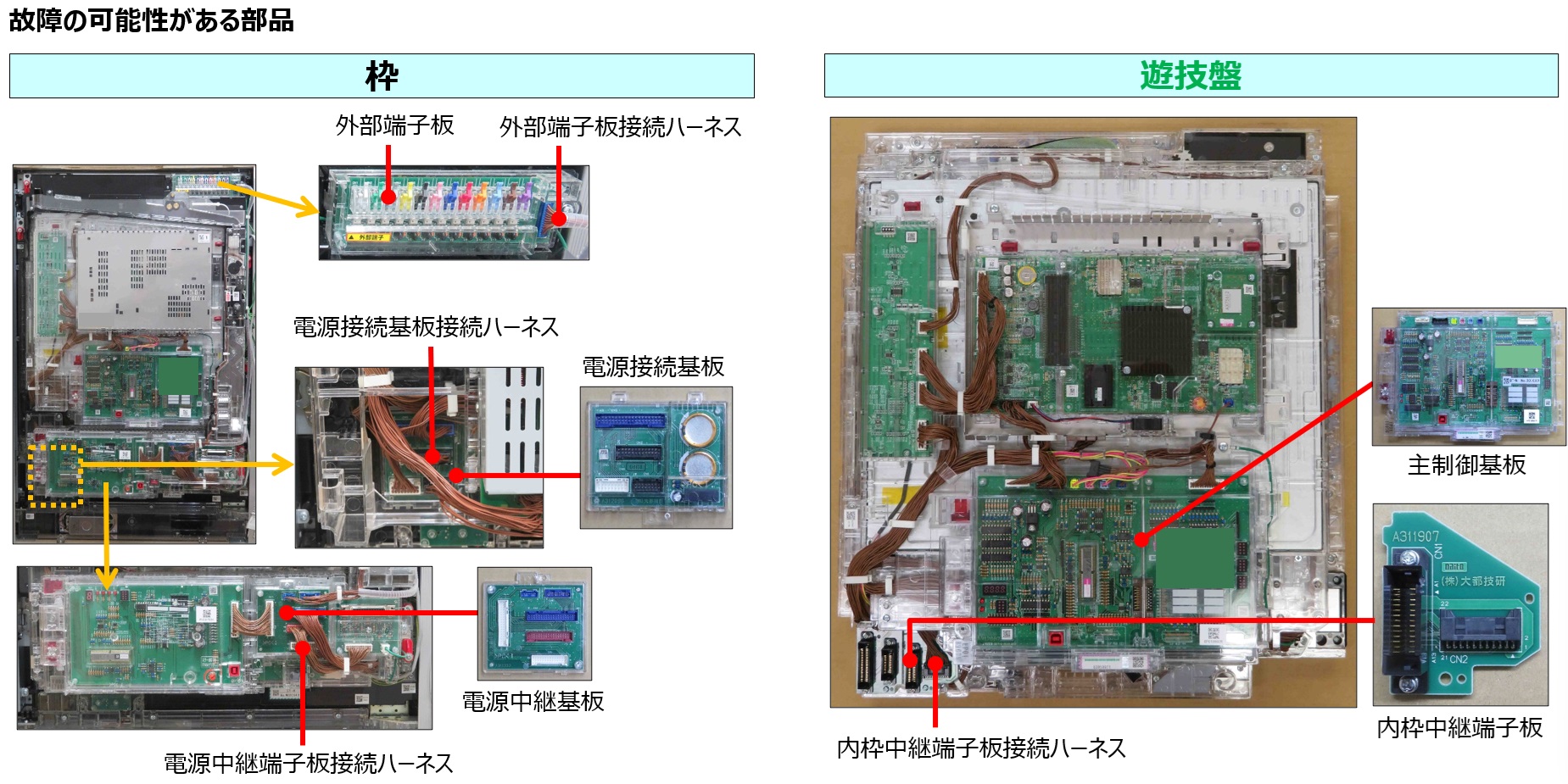

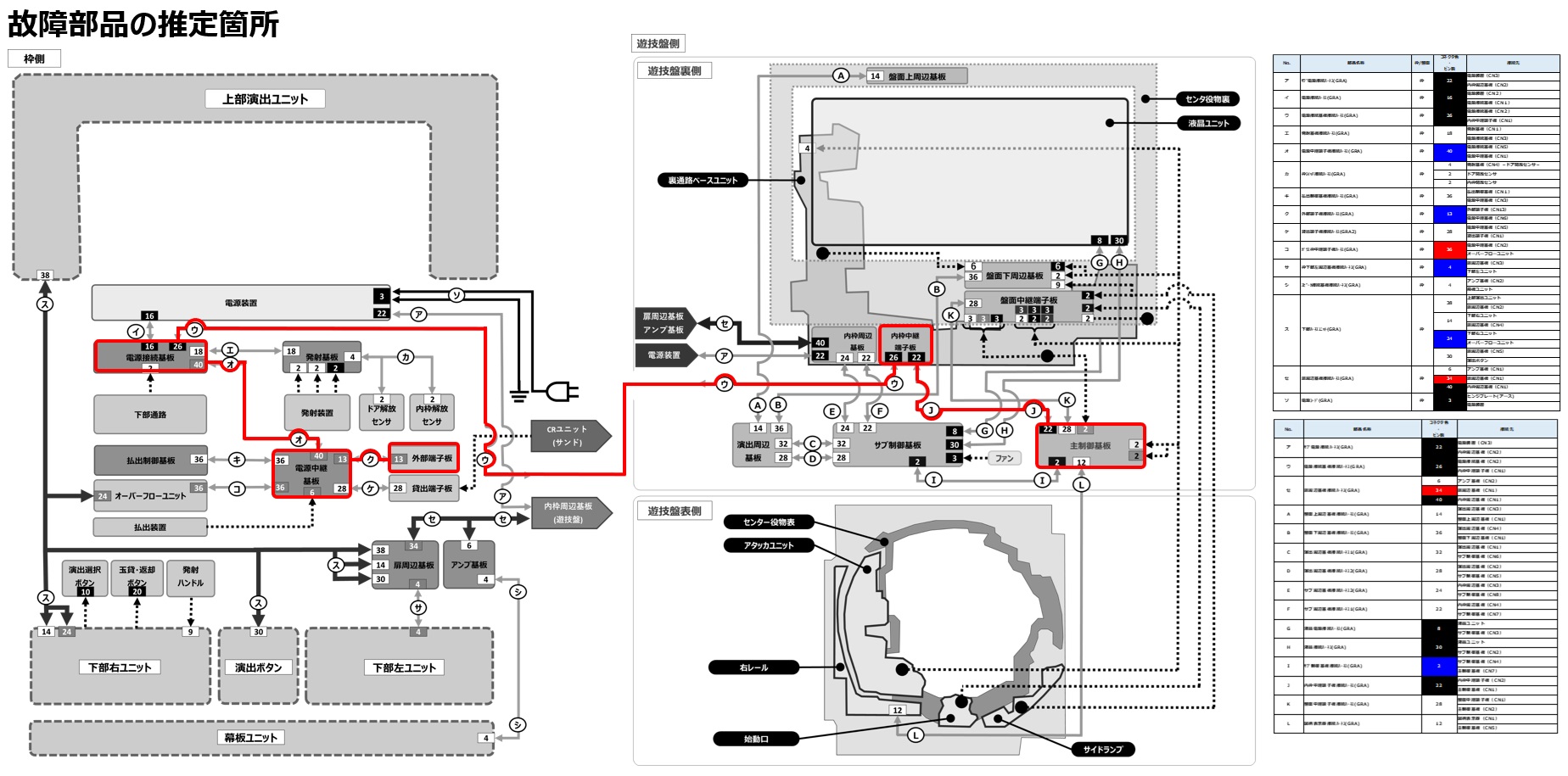

■故障の可能性がある部品
外部端子板(枠側)
外部端子板接続ハーネス(枠側)
電源中継基板(枠側)
電源中継端子板接続ハーネス(枠側)
電源接続基板(枠側)
電源接続基板接続ハーネス(枠側)
内枠中継端子板(遊技盤)
内枠中継端子板接続ハーネス(遊技盤)
主基板(遊技盤)
