■エラー発生条件
主制御基板から特定のセンサに繋がるハーネスの未接続 (枠センサも対象)

■症状
エラーが解除できない･頻発する

■対象箇所


■部品交換前に試せること

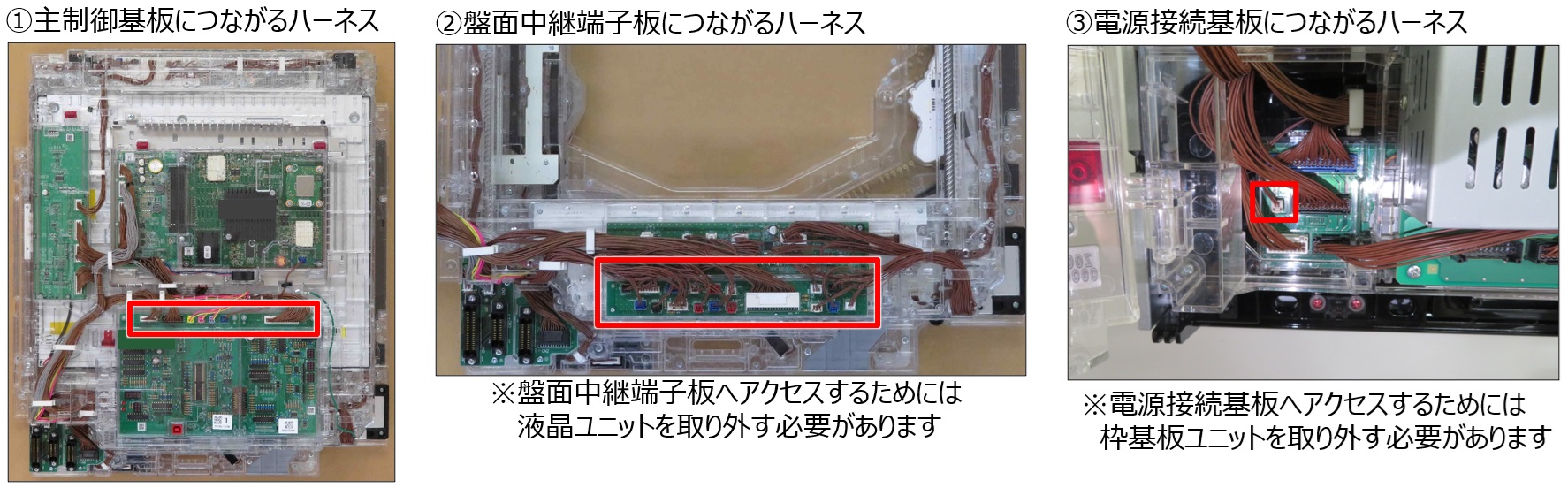

主制御基板および、盤面中継端子板につながるハーネスの挿抜

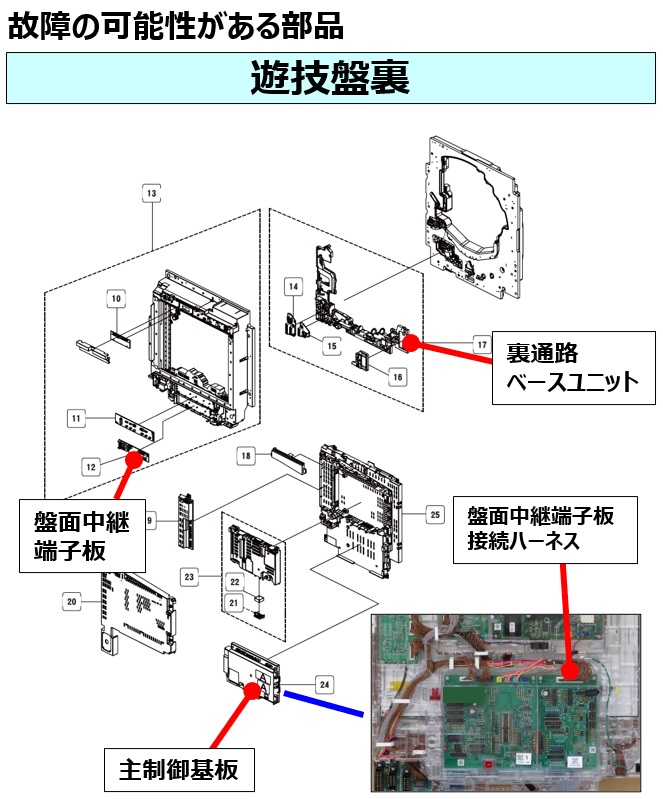

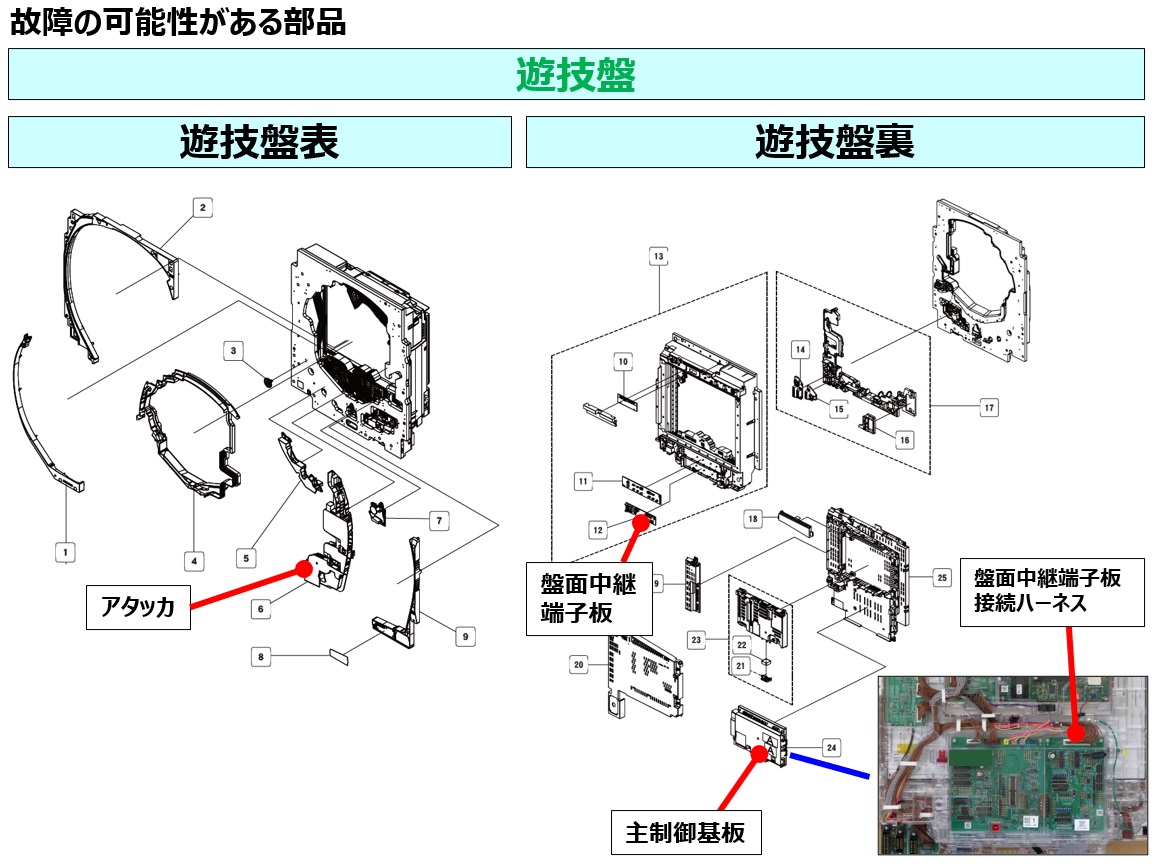

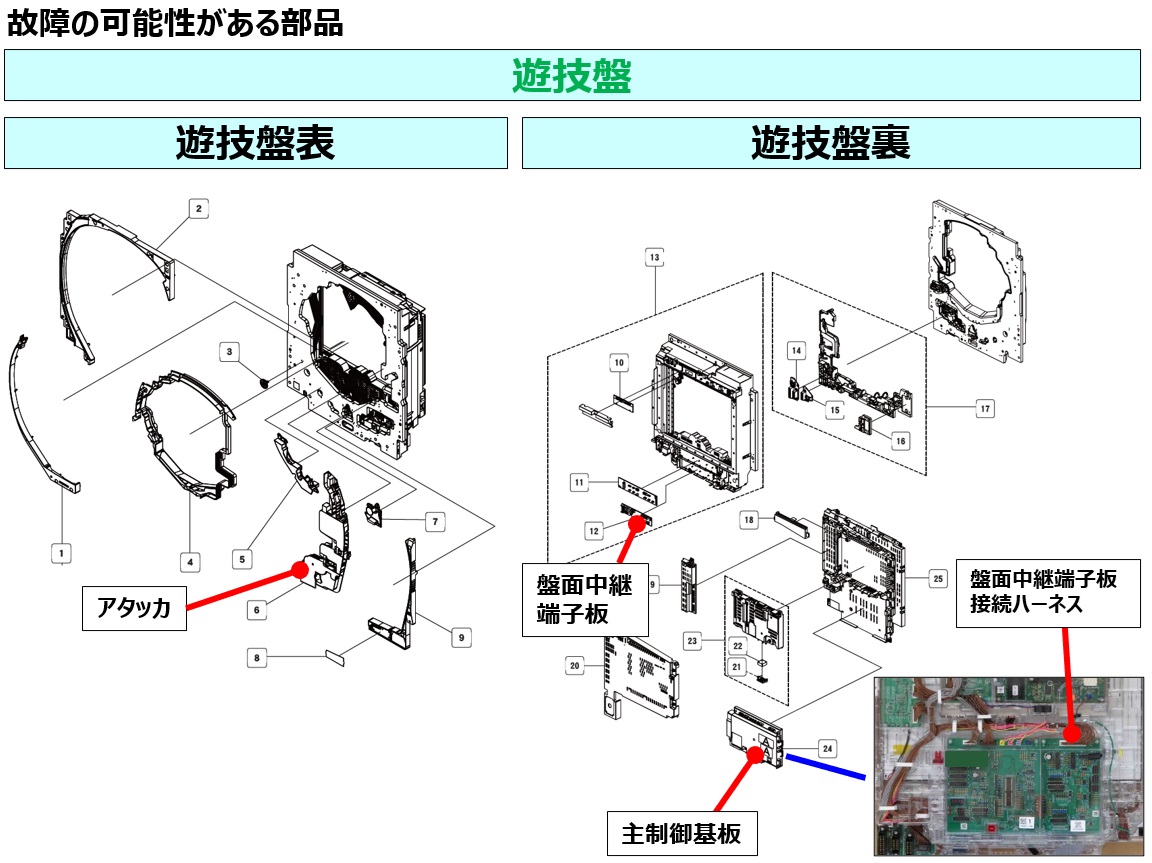

■故障の可能性がある部品

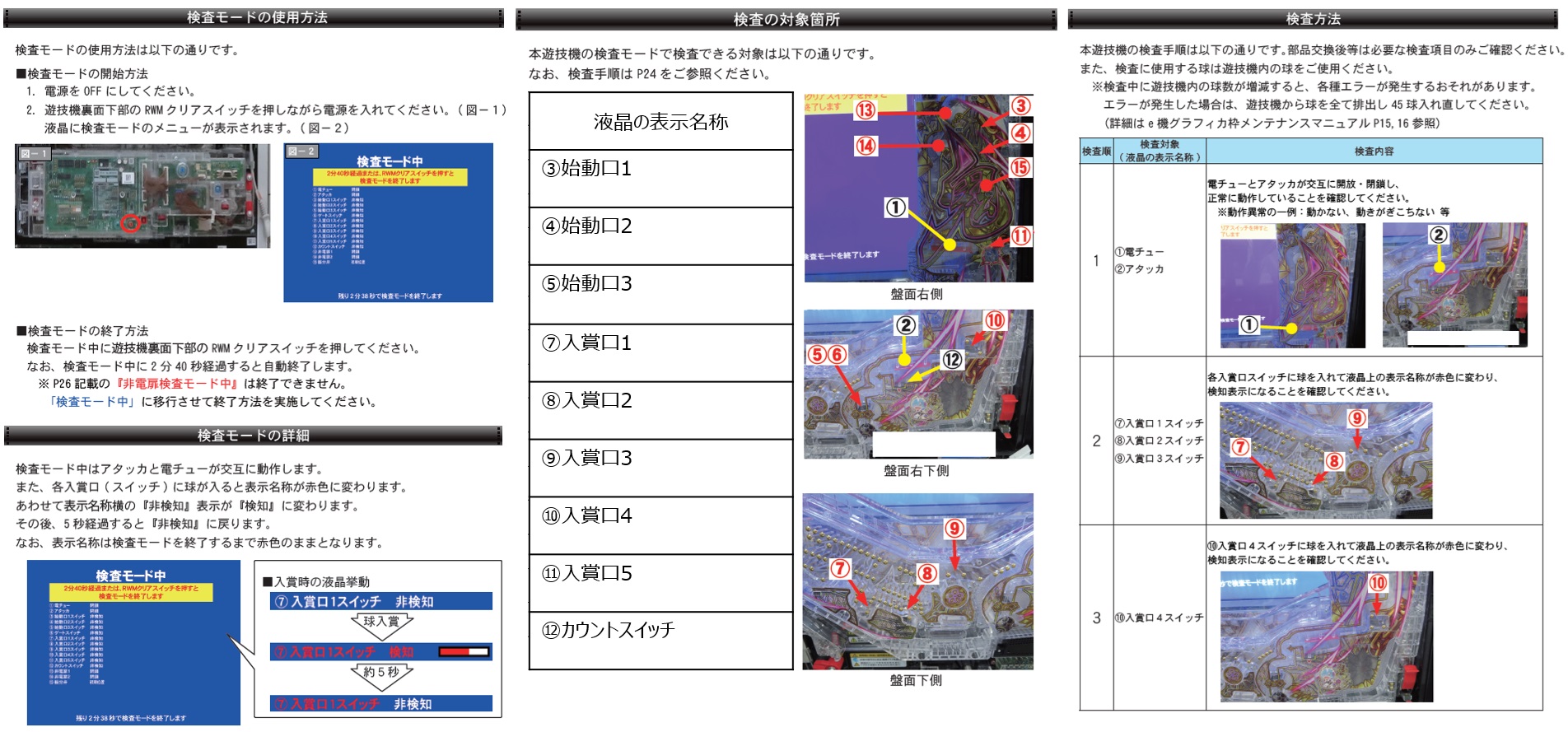

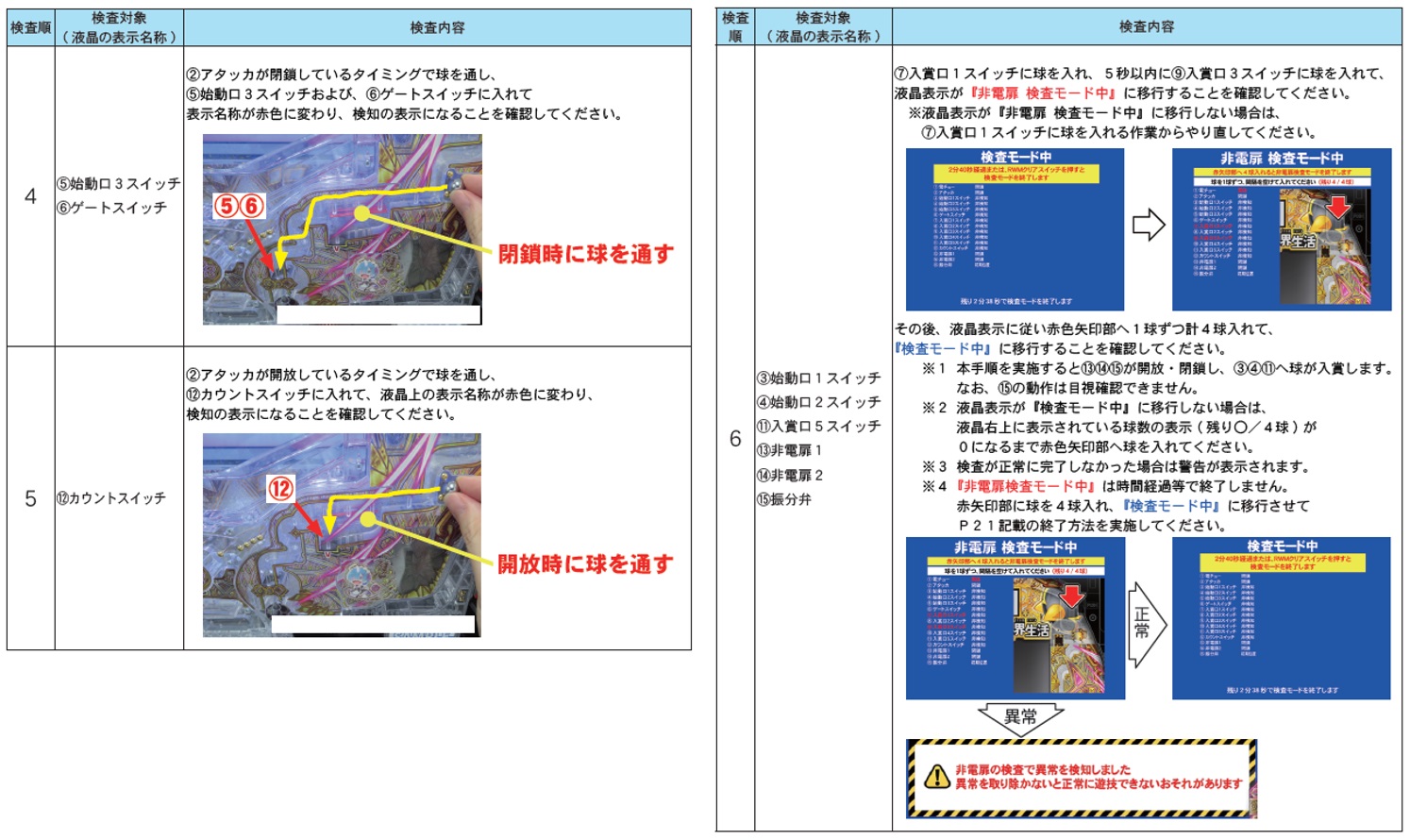

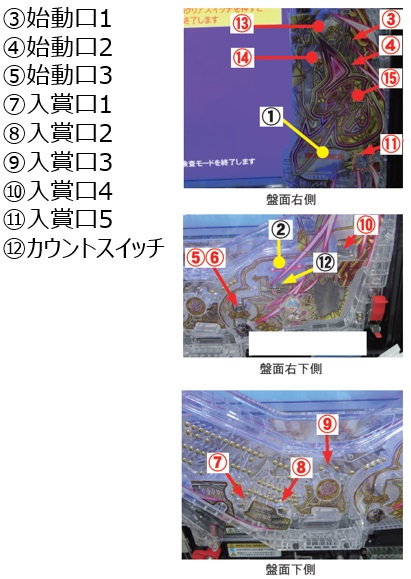

故障部品を特定するには検査モードに移行させて、各入賞口が反応しているか確認してください

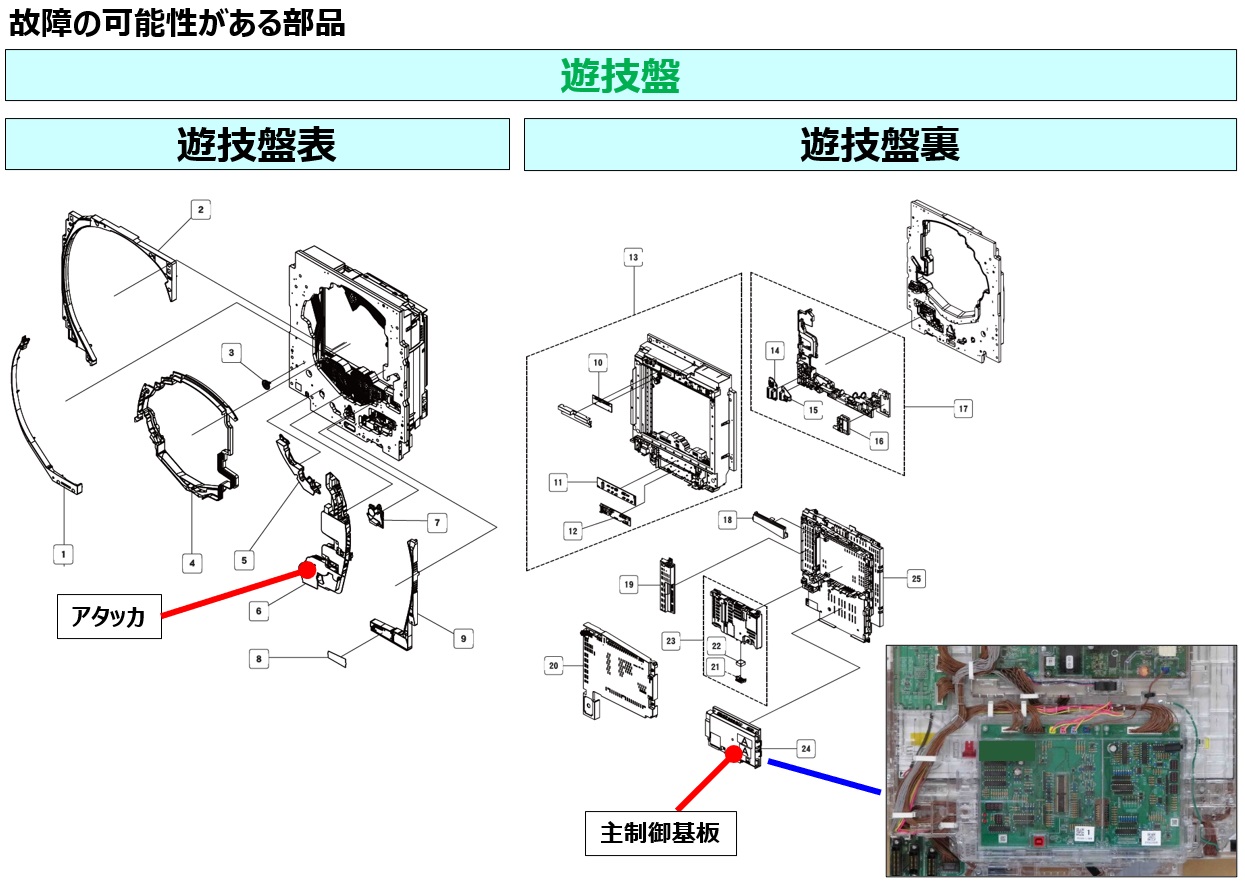

③始動口1スイッチ、④始動口2スイッチ
アタッカ　可能性高
主制御基板

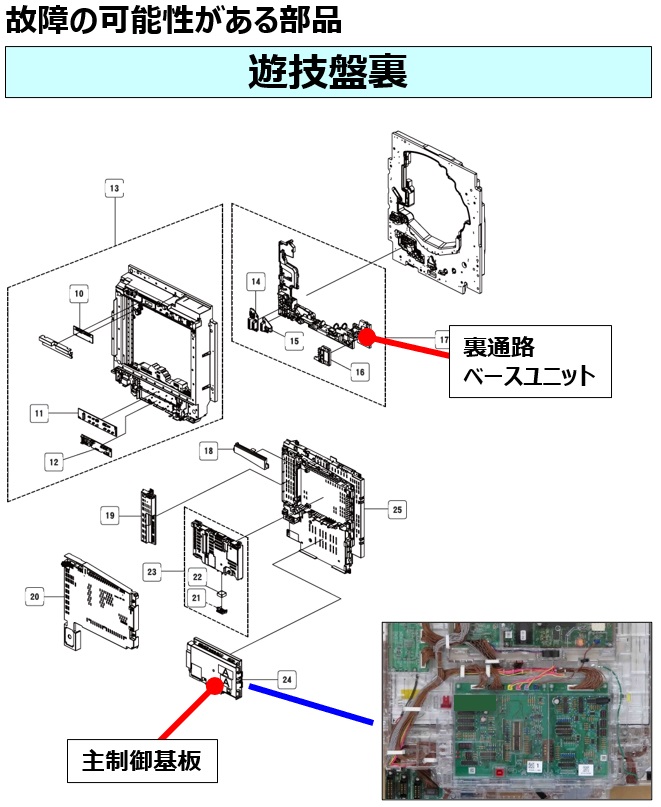

⑤始動口3スイッチ
裏通路ベースユニット　可能性高
主制御基板




⑥ゲートスイッチ
アタッカ　可能性高
盤面中継端子板
盤面中継端子板接続ハーネス
主制御基板




⑦入賞口1スイッチ
裏通路ベースユニット　可能性高
盤面中継端子板
盤面中継端子板接続ハーネス
主制御基板

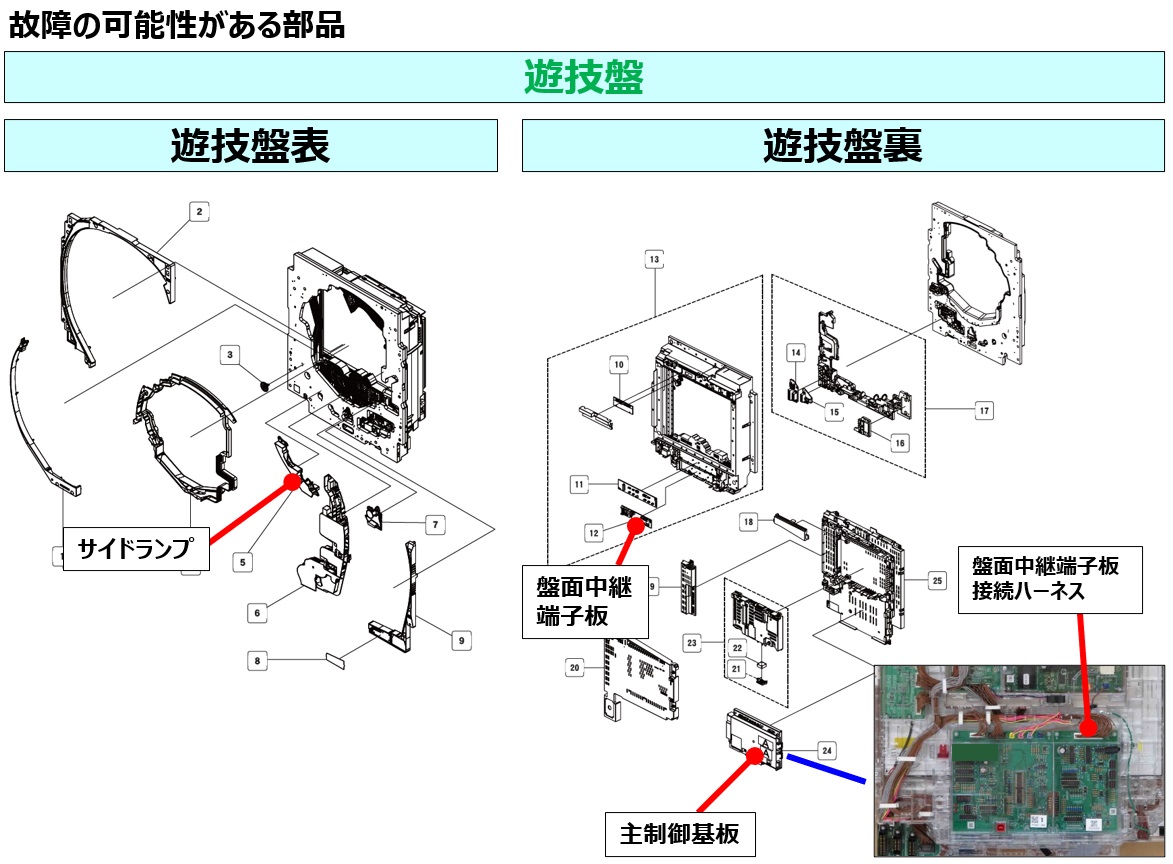

⑧入賞口2スイッチ
サイドランプ　可能性高
盤面中継端子板
盤面中継端子板接続ハーネス
主制御基板

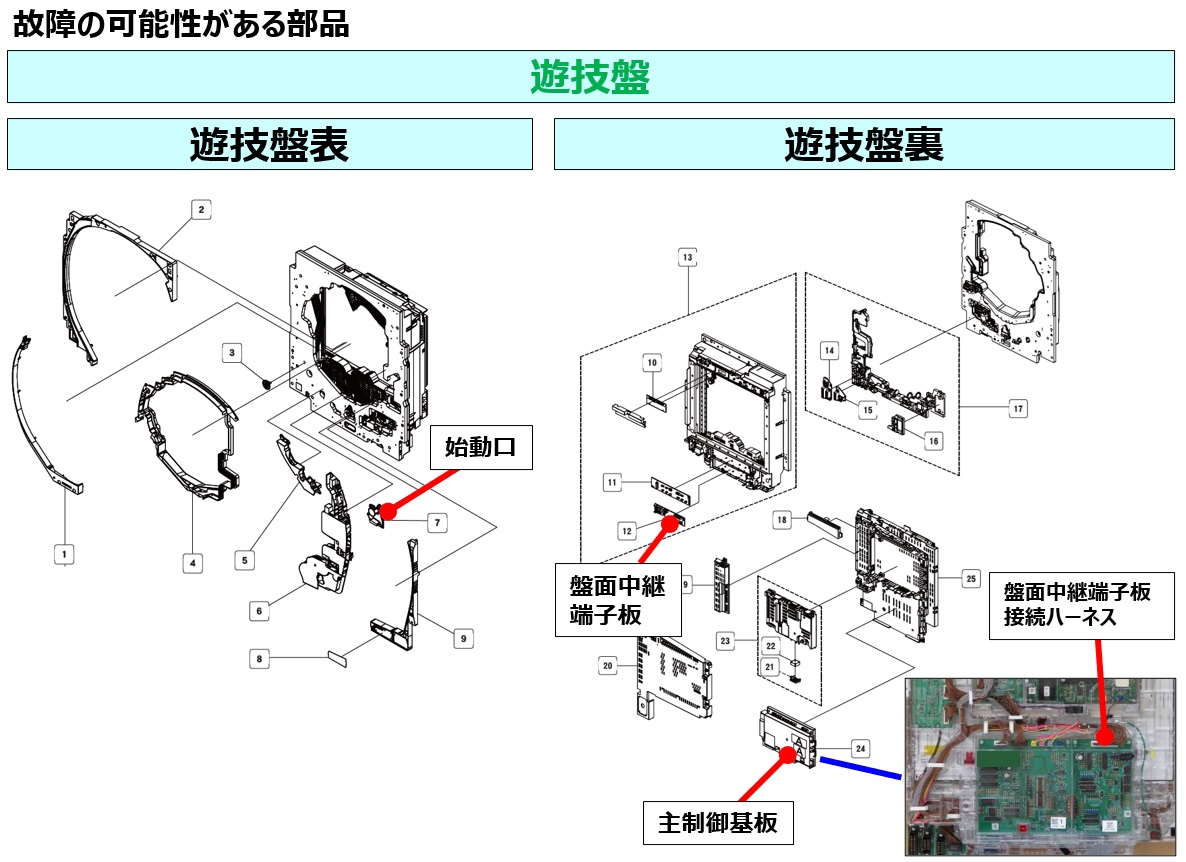

⑨入賞口3スイッチ
始動口　可能性高
盤面中継端子板
盤面中継端子板接続ハーネス
主制御基板




⑩入賞口4スイッチ、⑪入賞口5スイッチ、⑫カウントスイッチ
アタッカ　可能性高
盤面中継端子板
盤面中継端子板接続ハーネス
主制御基板

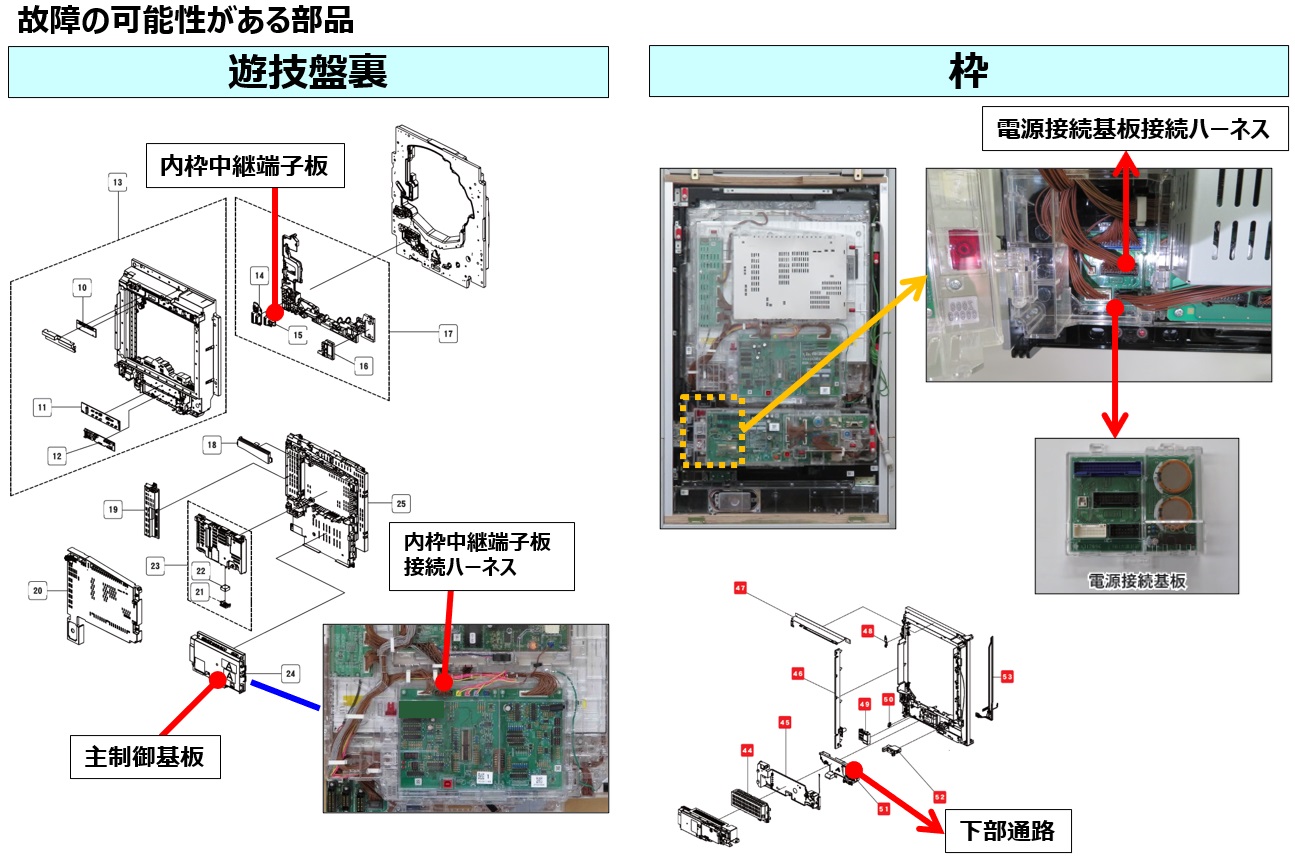

全て反応する
下部通路　可能性高
電源接続基板
電源接続基板接続ハーネス
内枠中継端子板
内枠中継端子板接続ハーネス
主制御基板

■結線図の確認はこちら
