■症状１

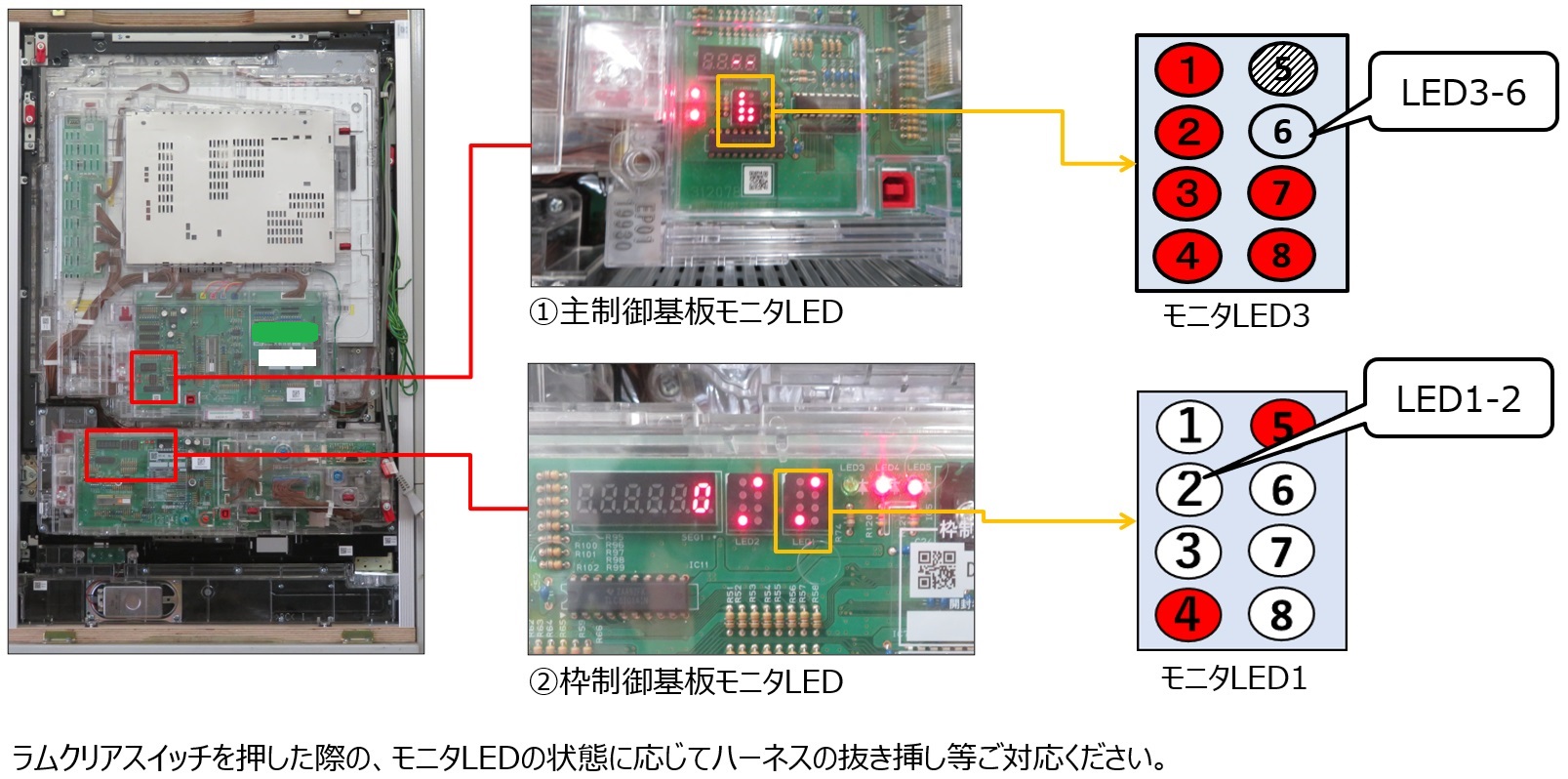

ラムクリアスイッチを押したときに
枠制御基板のモニタLED3-6が点灯
主制御基板のモニタLED1-2が点灯しない

■部品交換前に試せること

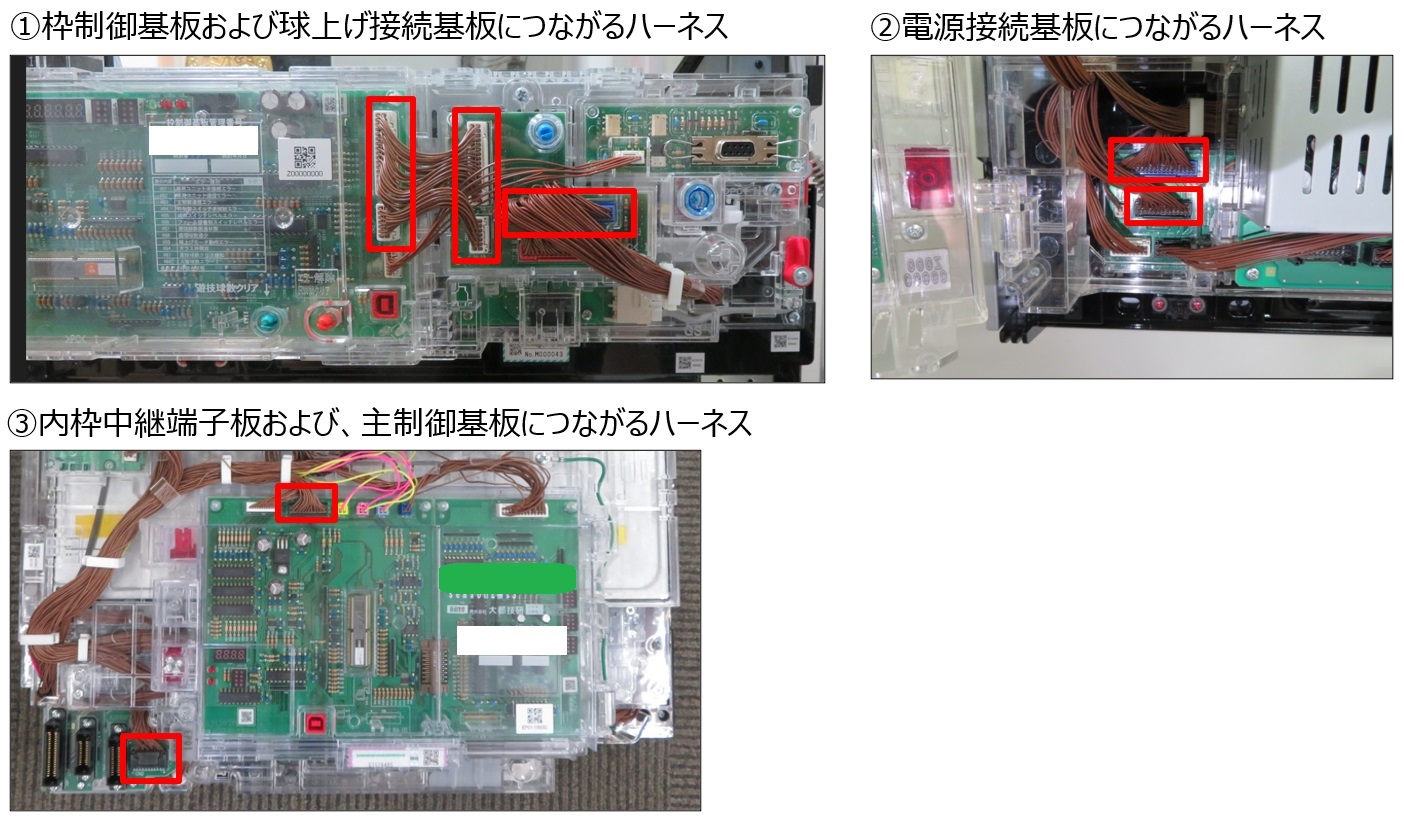

枠制御基板から主制御基板までの経路のハーネスの挿抜

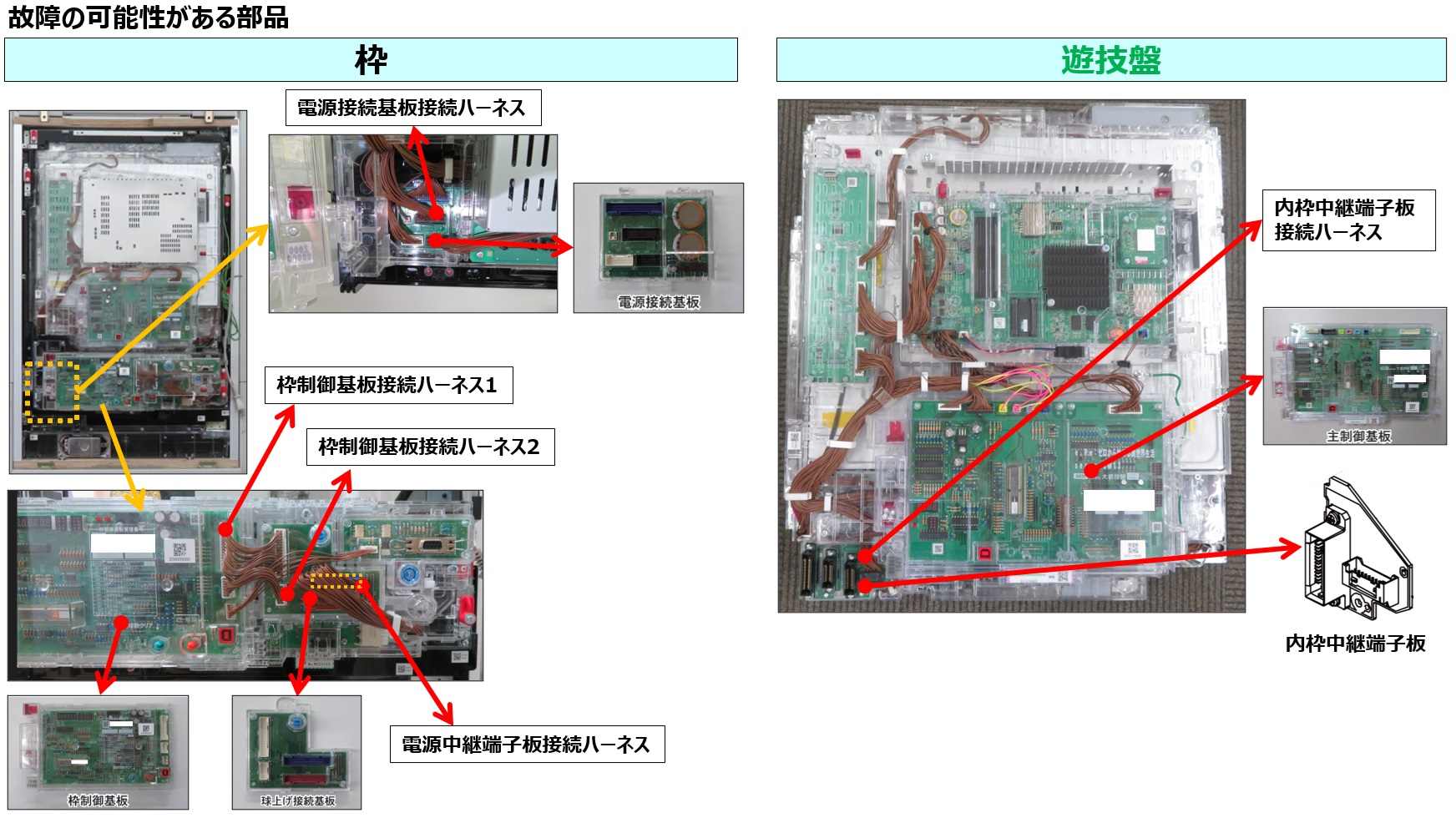

■故障の可能性がある部品
枠制御基板(枠側)
枠制御基板接続ハーネス1、2(枠側)
球上げ接続基板(枠側)
電源中継端子板接続ハーネス(枠側)
電源接続基板(枠側)
電源接続基板接続ハーネス(枠側)
内枠中継端子板(遊技盤)
内枠中継端子板接続ハーネス(遊技盤)




■症状２
ラムクリアスイッチを押したときに
枠制御基板のモニタLED3-6が点灯しない
主制御基板のモニタLED1-2が点灯しない

■部品交換前に試せること
無し

■故障の可能性がある部品
枠制御基板(枠側)

■症状３
ラムクリアスイッチを押したときに
枠制御基板のモニタLED3-6が点灯
主制御基板のモニタLED1-2が点灯

■部品交換前に試せること
無し

■故障の可能性がある部品
主制御基板(遊技盤)

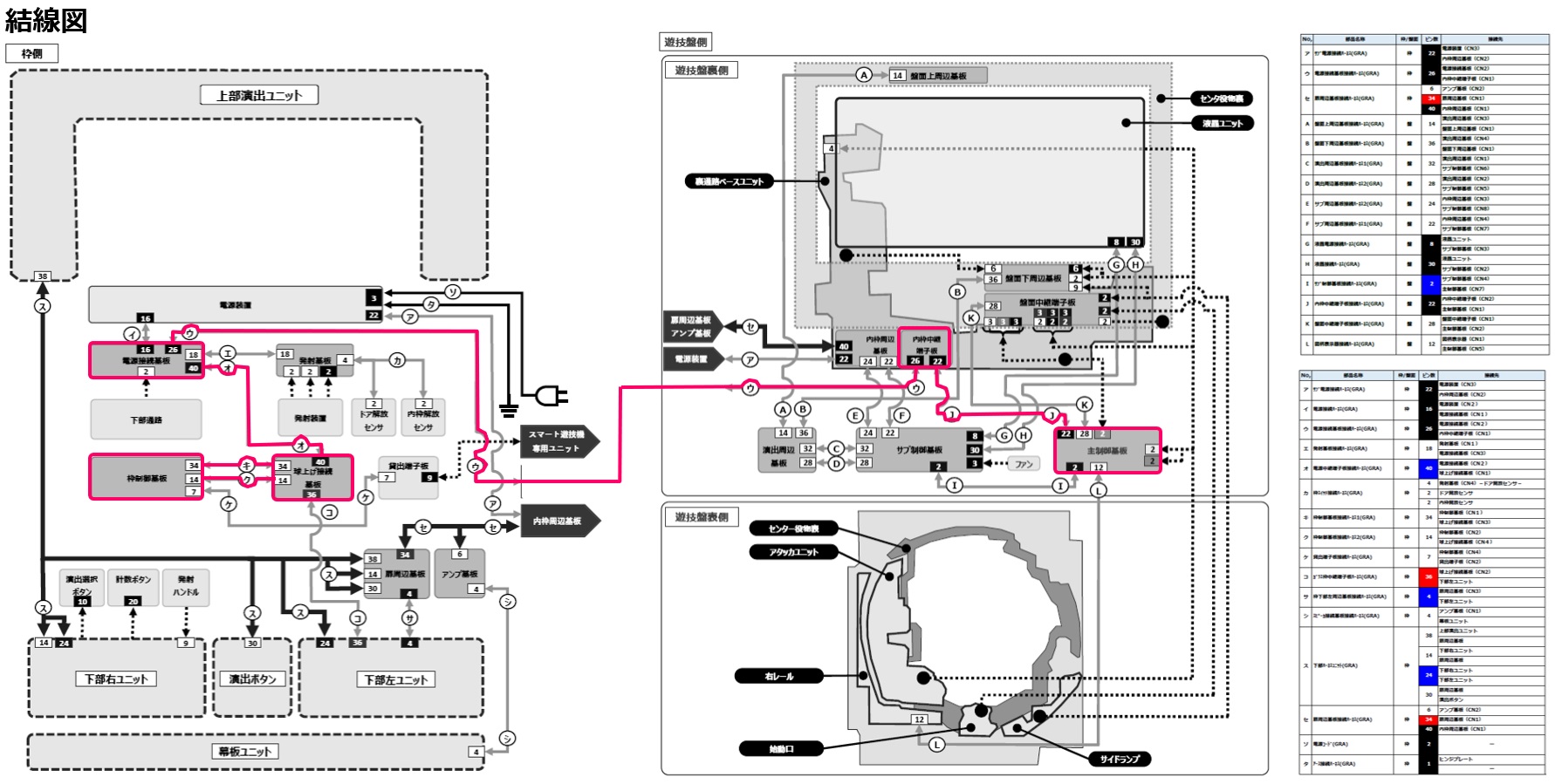

■結線図の確認はこちら
