■症状
液晶が正常に表示されない

■詳細１
黒画面、白画面、ノイズ等が発生している

■部品交換前に試せること

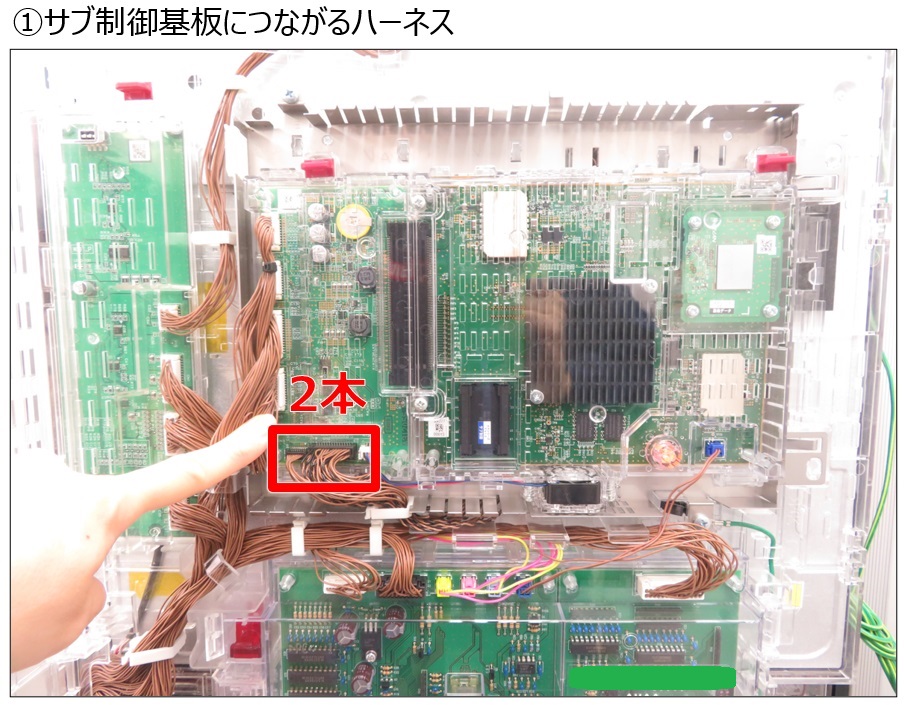

サブ制御基板につながるハーネスの挿抜

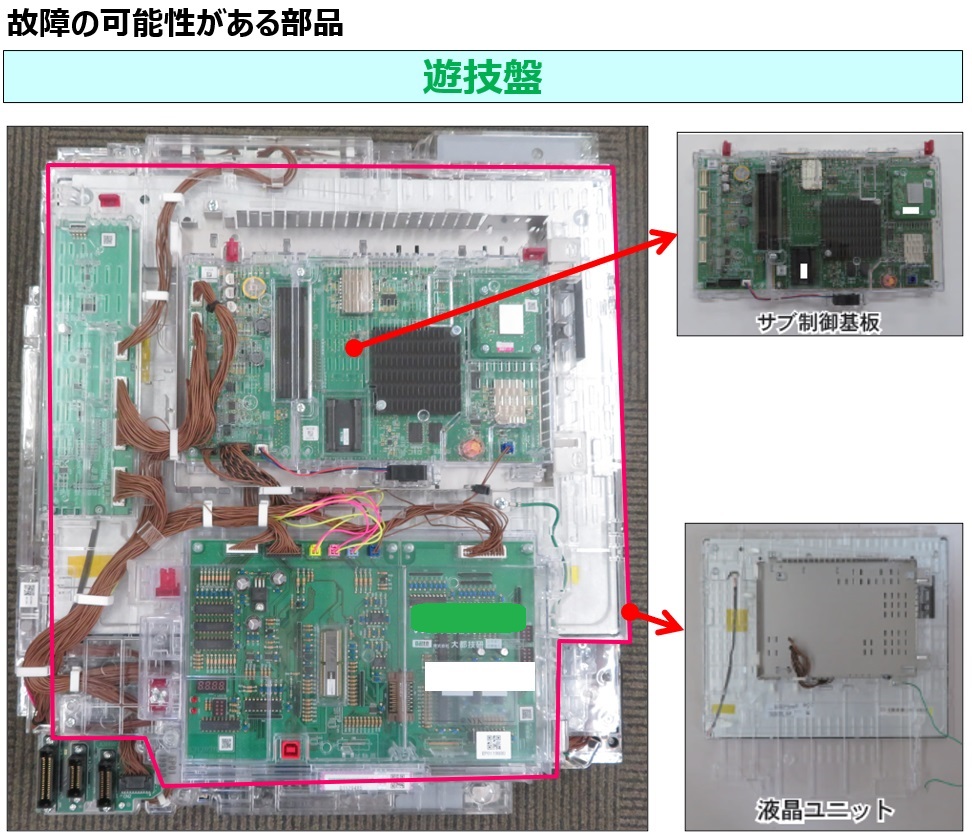

■故障の可能性がある部品
サブ制御基板(遊技盤)　可能性高
液晶ユニット(遊技盤)　可能性高



■詳細２
動かない黒点･線が発生している

■部品交換前に試せること
無し

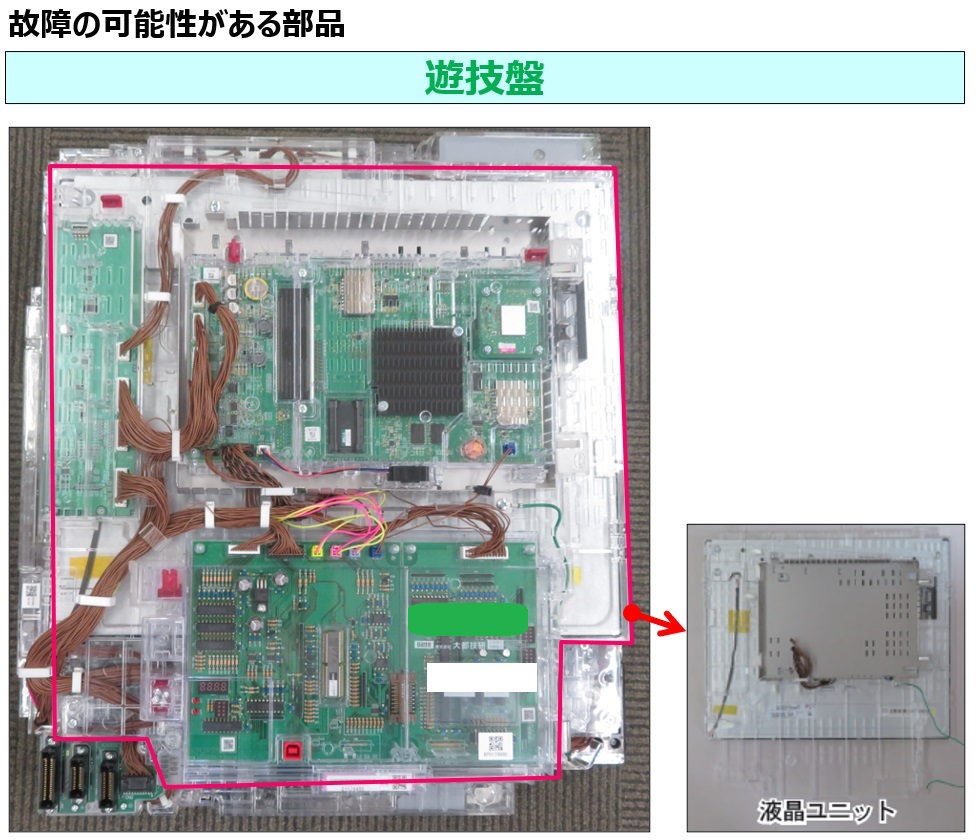

■故障の可能性がある部品
液晶ユニット(遊技盤)



■詳細３
液晶は黒画面で音も出ておらず、照明も点灯していない
なお球は発射でき、クレジットに持ち球は表示されている

■部品交換前に試せること
サブ制御基板につながるハーネスの挿抜

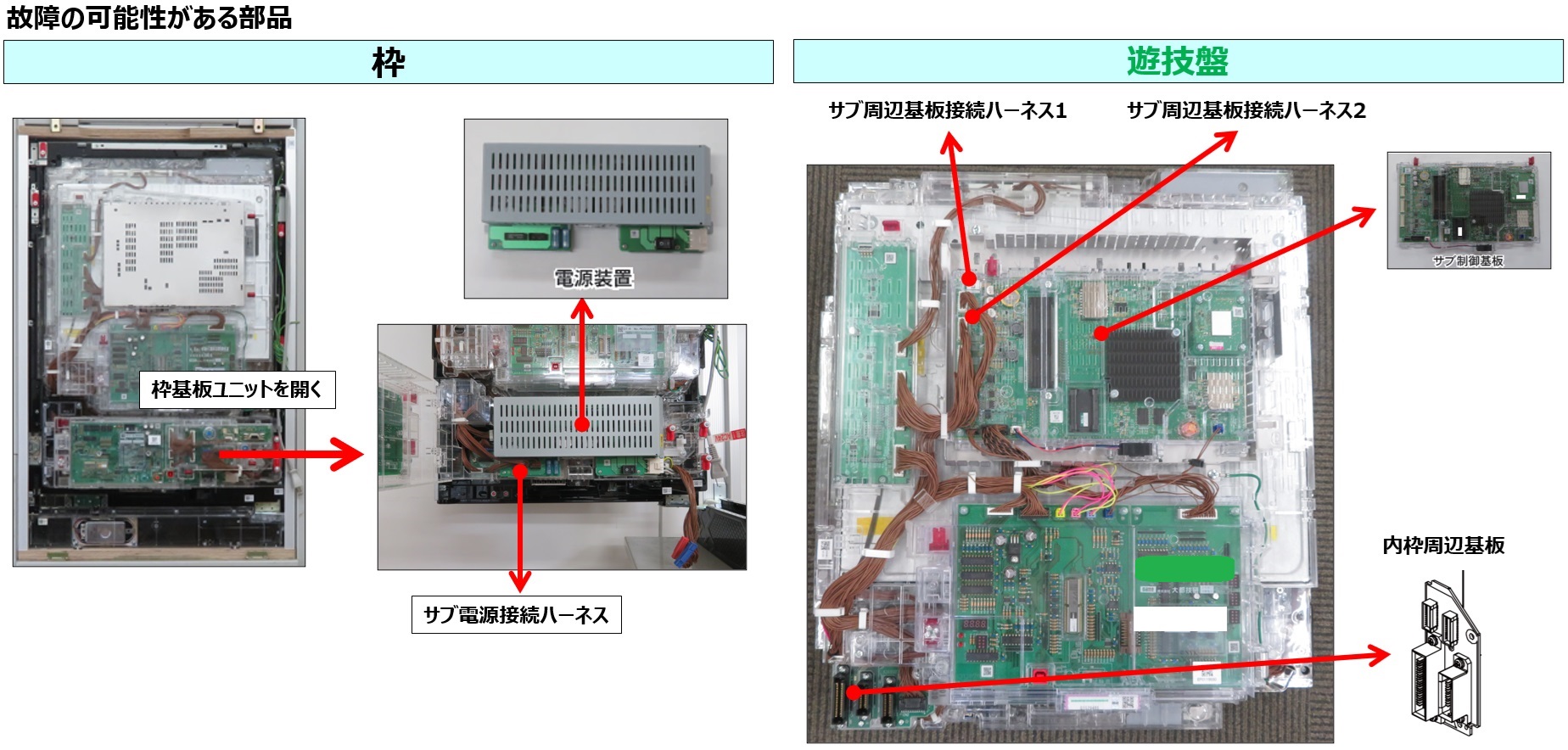

■故障の可能性がある部品
サブ制御基板(遊技盤)　可能性高
サブ周辺基板接続ハーネス1、2(遊技盤)
内枠周辺基板(遊技盤)
サブ電源ハーネス(枠側)
電源装置(枠側)
