■症状１

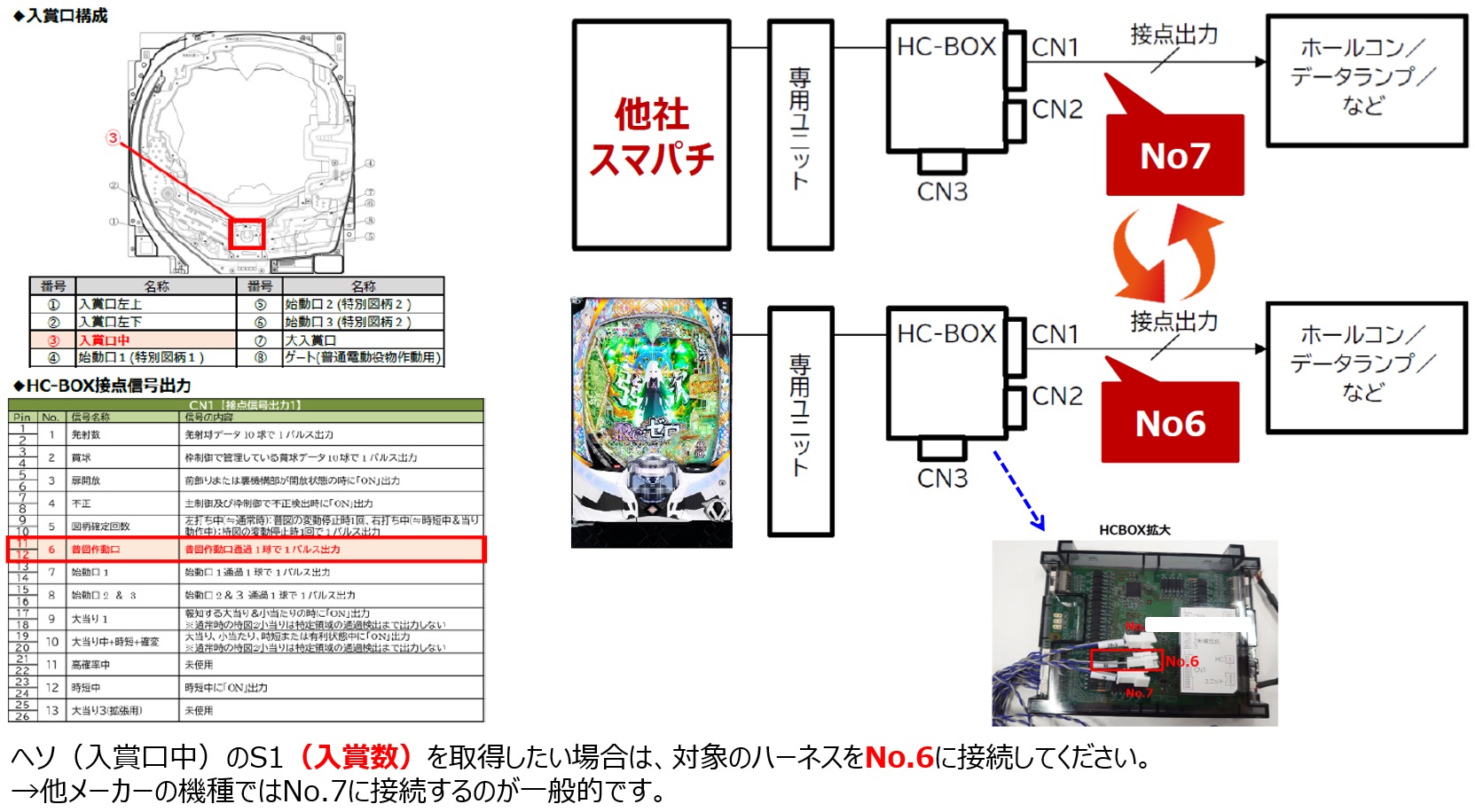

S1(入賞数)の値が正しく取得できない
→スタート･回転数とは異なる

■部品交換前に試せること
HC-BOXへの接続を確認





■故障の可能性がある部品
無し

■症状２
外部情報が正しく取得できない

■部品交換前に試せること

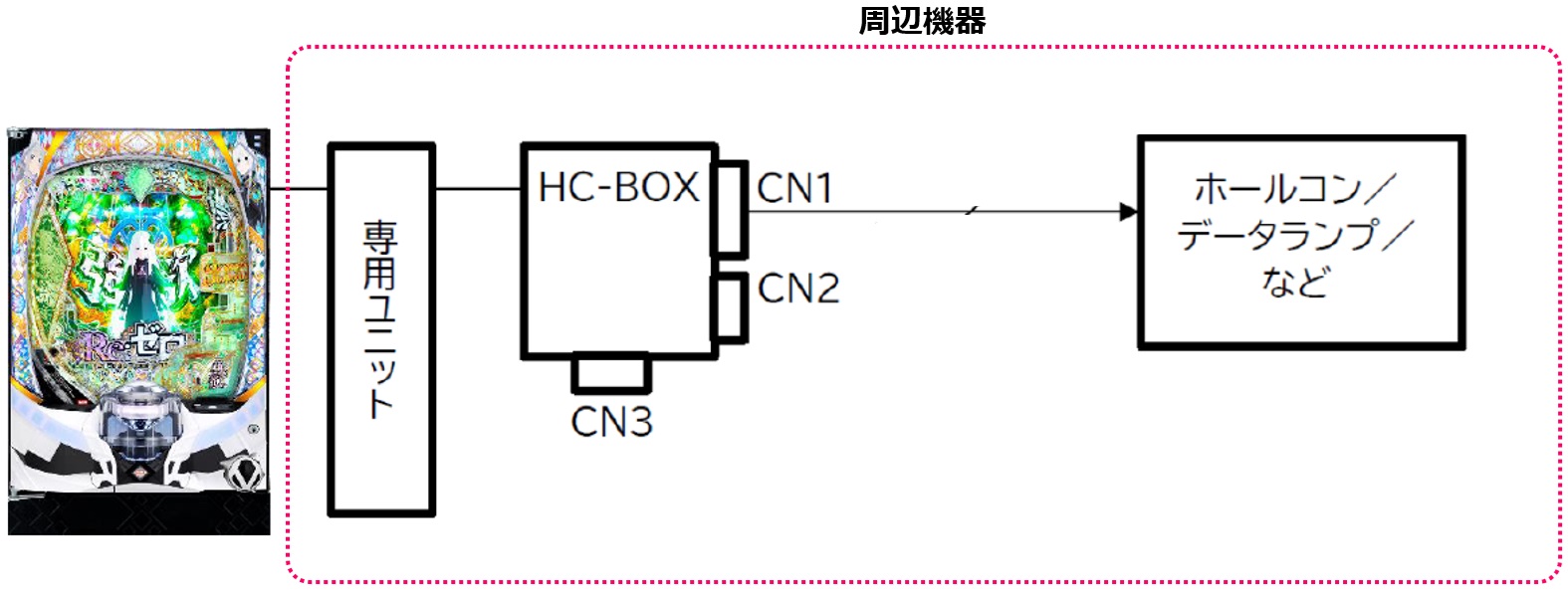

1. 周辺機器の接続を確認


　※デザインは異なる場合があります

2.専用ユニットが故障していないことを確認

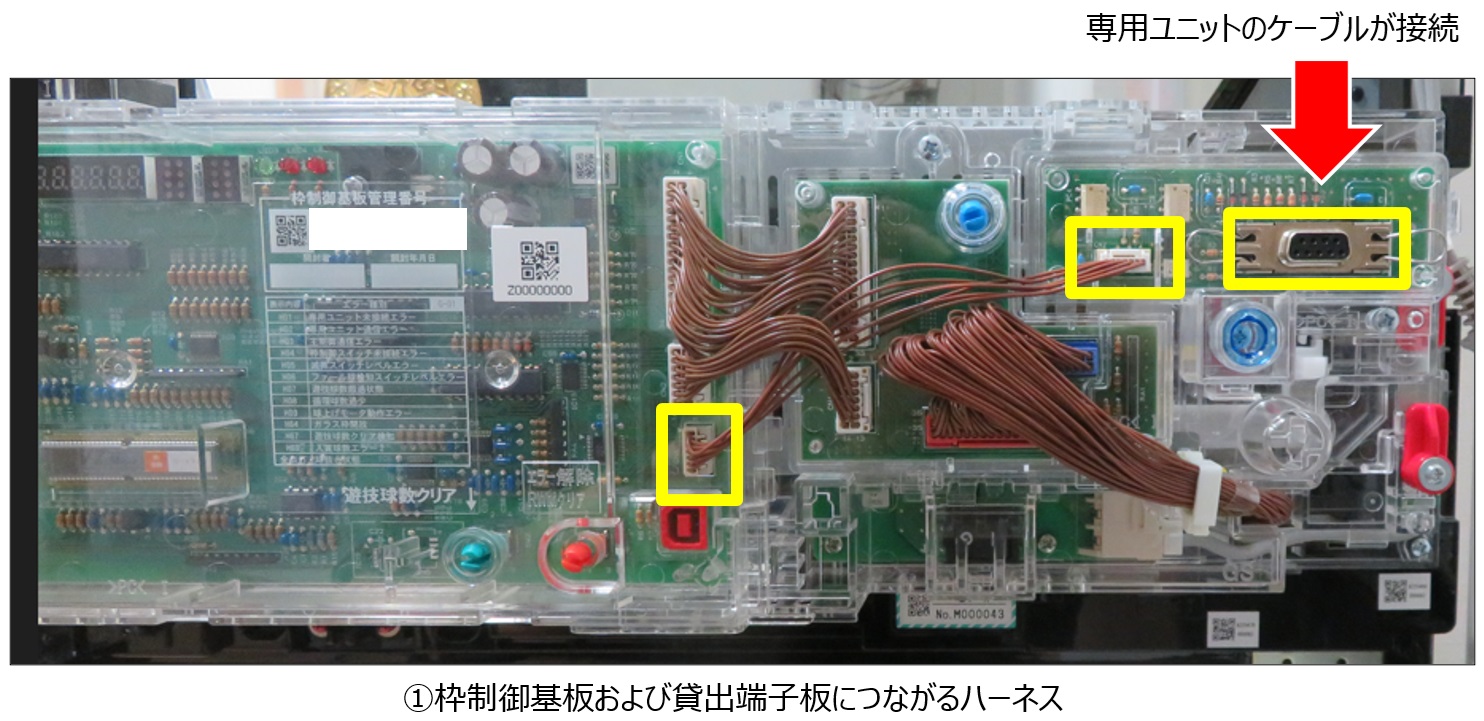

3.貸出端子板と枠制御基板につながるハーネスの挿抜

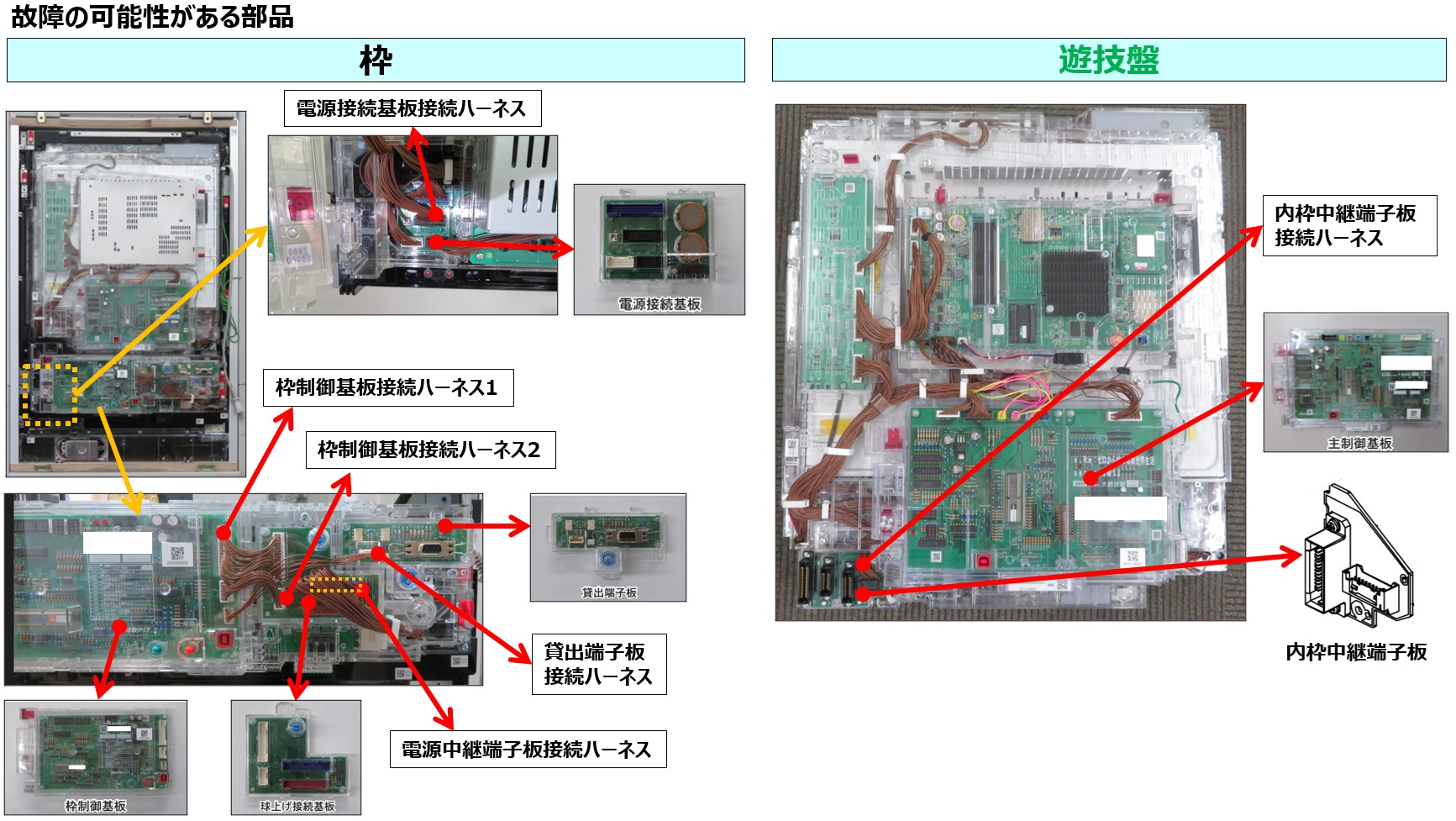

■故障の可能性がある部品
貸出端子板(枠側)
貸出端子板接続ハーネス(枠側)
枠制御基板(枠側)
枠制御基板接続ハーネス1、2(枠側)
球上げ接続基板(枠側)
電源中継端子板接続ハーネス(枠側)
電源接続基板(枠側)
電源接続基板接続ハーネス(枠側)
内枠中継端子板(遊技盤)
内枠中継端子板接続ハーネス(遊技盤)
主制御基板(遊技盤)
