■症状
スタートレバーが効かない

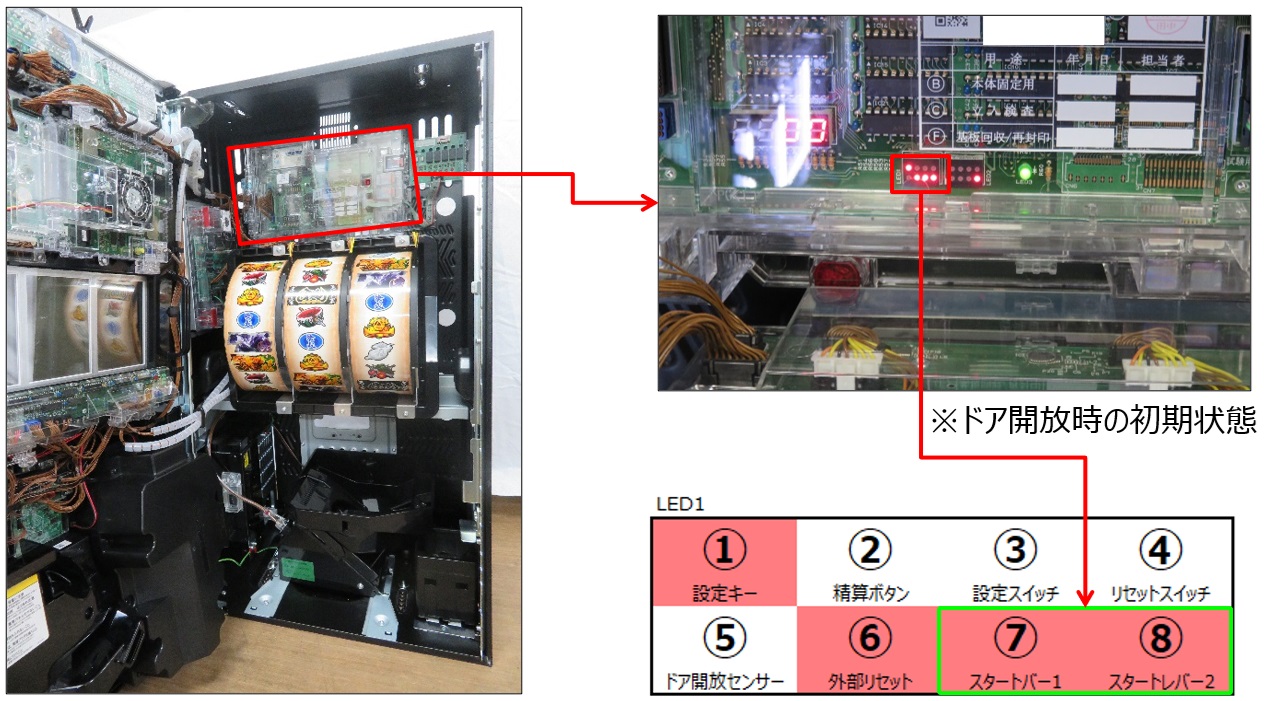

主基板モニタLEDの状態



■詳細１

確認箇所	レバー叩く前	レバー叩いた後
LED7	点灯	消灯
LED8	消灯	消灯

■部品交換前に試せること
1.スタートレバーの付近に磁気を帯びているモノがないか確認し、あれば取り除く
2.スタートレバーを固定しているねじ3本を外し、ハーネスを引っ張らない（切れない）範囲で動かす

■詳細２

確認箇所	レバー叩く前	レバー叩いた後
LED7	点灯	点灯
LED8	点灯	点灯

■部品交換前に試せること
無

■故障の可能性がある部品
スタートレバー
(扉基板、扉基板接続ハーネス、主基板の可能性もありますが、大半の場合、その他の動作不良が併発します)

■詳細３　正常な点灯パターン

確認箇所	バー叩く前	レバー叩いた後
LED7	点灯	消灯
LED8	点灯	点灯

■部品交換前に試せること

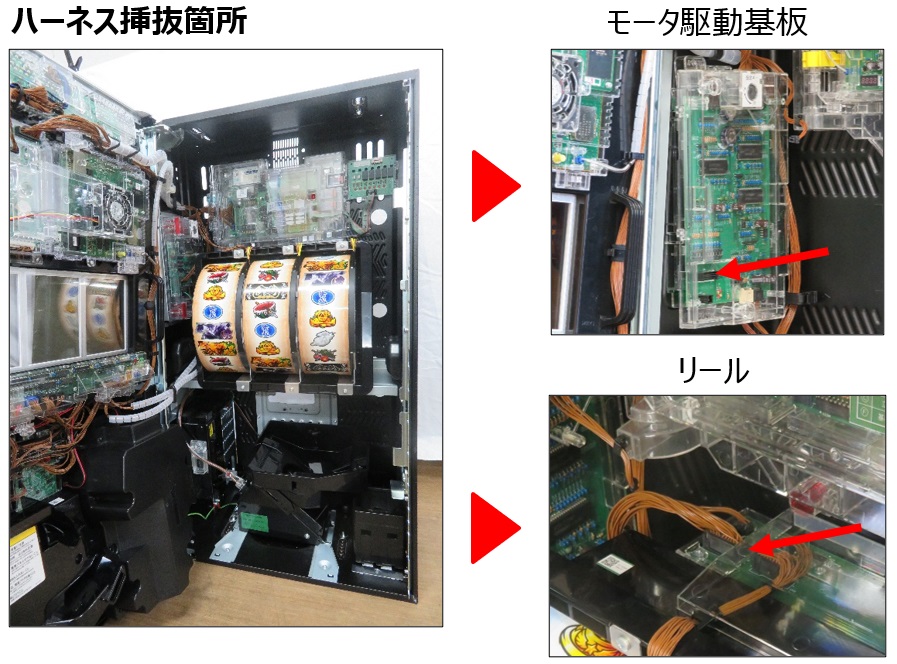

リールとモータ駆動基板をつなぐハーネスの挿抜



■故障の可能性がある部品
モータ駆動基板
モータ駆動基板接続ハーネス
主基板
回胴中継端子板接続ハーネス（かしめ無し）可能性高
リールユニット（かしめ無し）可能性高
